1:18 Chevrolet Caprice Classic Своими Руками.

[White]

Всем Привет.



Хочу со всеми поделится своей безумной идей - я питаюсьсделать с "нуля" модель с функционалом в масштабе 1/18. Вообще я ярыймоделист обожаю любые миниатюры но со временем и плюс стечение обстоятельств яостановился на 1/18. Но 1/18 подразумевает готовые модели, что чуть-чуть носкучно и вот современые технологии пошли в плотную к мои желания-фантази .



И так Chevrolet Caprice Classic в 18-м масштабе с открывающимся дверями,капотом и багажником.



Самим проектом я занимаюсь довольно давно, поделится своейработой решил потому как идея уже немножко перешла в материал и есть чтопощупать.

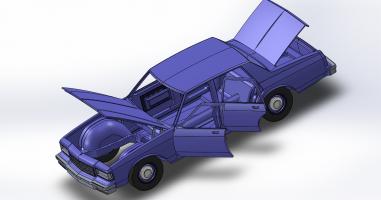

Проект в SolidWorks



http://s009.radikal.ru/i307/1603/26/08ab234f79d1.jpg





Мастер модель 3Д печать - много шпаклевки, долго наждачкой.



http://s013.radikal.ru/i325/1603/c9/3bc5cc5bbe7a.jpghttp://s020.radikal.ru/i716/1603/b5/0042ddf61149.jpg



первые результаты

http://s020.radikal.ru/i701/1603/6b/fd662c34cc1e.jpg



P.S. Как правильно заливать фото со своего ПК на форум ?

Edited March 8, 2016 by White

[Malahit]

Сказать, что это круто, ничего не сказать! Очень редко предоставляется шанс увидеть как мастера работают с 18ым масштабом, да еще и с функционалом. Буду с удовольствием следить за темой. Кстати я думаю многих сразу заинтересует вопрос тиража, ибо квадратный каприс для многих очень желанная модель.

[L-ninio]

Фантастика!!!

[White]

Сегодня закончил форму для дна, ка сделаю фото покажу.

Еще пара фото

http://s011.radikal.ru/i318/1603/5f/b022d8bbf57e.jpghttp://i079.radikal.ru/1603/d5/6cae7da5075c.jpg





Вот такая должна быть петля капота. Это был пробный вариант вручную выпеченный с металлической линейке, сейчас у меня есть заготовки вырезаны на лазере выглядят они значительно аккуратней этой.

http://s45.radikal.ru/i107/1603/62/bd430af71a7f.jpghttp://s020.radikal.ru/i717/1603/33/df4e41de584f.jpg

Edited March 8, 2016 by White

[MALYHAA]

Очень здорово получается)) все жду такую модель в полицейском варианте)

[Михаил Алексеев]

Если б автор темы скооперировался с каким-нибудь мелкосерийным производством и тиснул таких каприсов штук -цать . Кузов получается вполне себе похоже. Конечно, скоро выйдет БоС, но он будет скорее всего в полном фарше со спицованными колпаками, да и неоткрывающийся, а тут такое...

[White]

Есть ли где-то на форуме раздел "как пользоваться форумом " у меня опять мои картинки не отображались (фото залиты на Радика.ру потом сюда) ??????



Дно - пробная отливка. Первый раз себя так сильно показала усадка - задняя арка.

http://s017.radikal.ru/i405/1603/ac/76db90efc8e7.jpghttp://s017.radikal.ru/i437/1603/8d/abc8d73e4caa.jpg

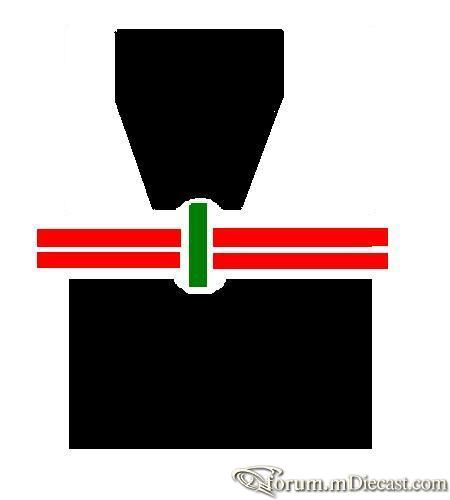

Самого начала я предполагал что жесткости дну будет не доставать, потому предусмотрено что его я буду армировать ( велосепедная спица ф2 мм). Выглядить это будет примерно так :

http://s019.radikal.ru/i607/1603/c9/b6ad30a352e3.jpg





Фото плохие потому что у меня телефон с кнопками и плохой камерой.



P.S. Еще раз подскажите что с фото ????

[carcass]

Мастер-модель практически готова, планируется ли мелкосерийное производство в смоле?

[White]

Мастер-модель практически готова, планируется ли мелкосерийное производство в смоле?



Пока ничего не планируется , не факт что я доведу все до конца. Пока что это просто хобби делается для себя и плюс изучение технологии, ведь что бы дойти до того что вы видите пришлось очень много экспирементировать, да и огромное количество вопросов остается например окраска на смоле ничего из того что я пробовал не держатся даже супер клей и тот хватает не на мертво.



И например сейчас в форме которая сделана для отливки кузова я бы много чего поменял но пути назад уже нет.

А вообще так тех же кузовов у меня восем штук лежит. Но это только кузова для готовой модели над пару десятков деталей хотя бы.



[White]

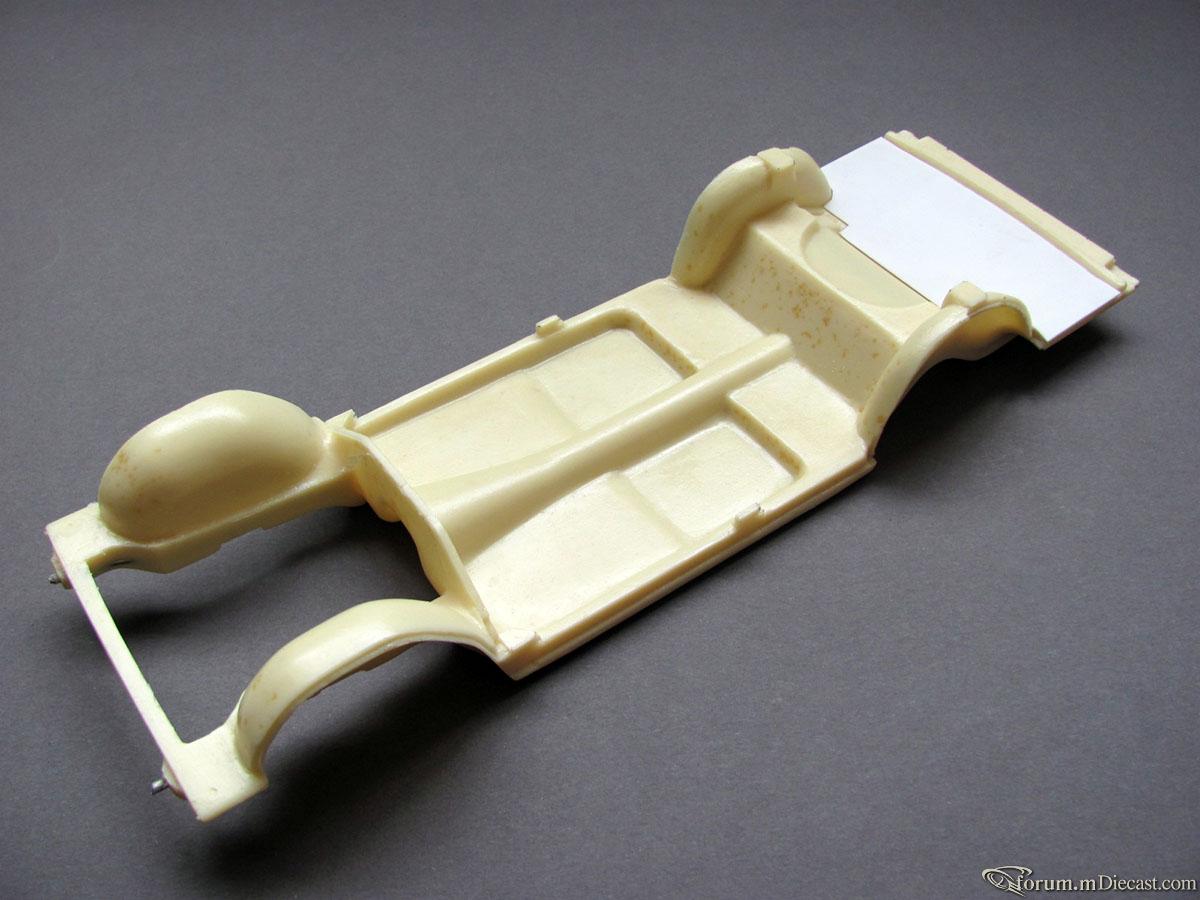

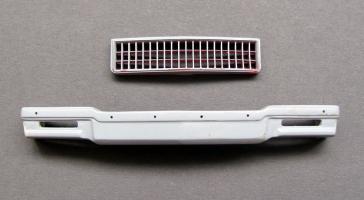

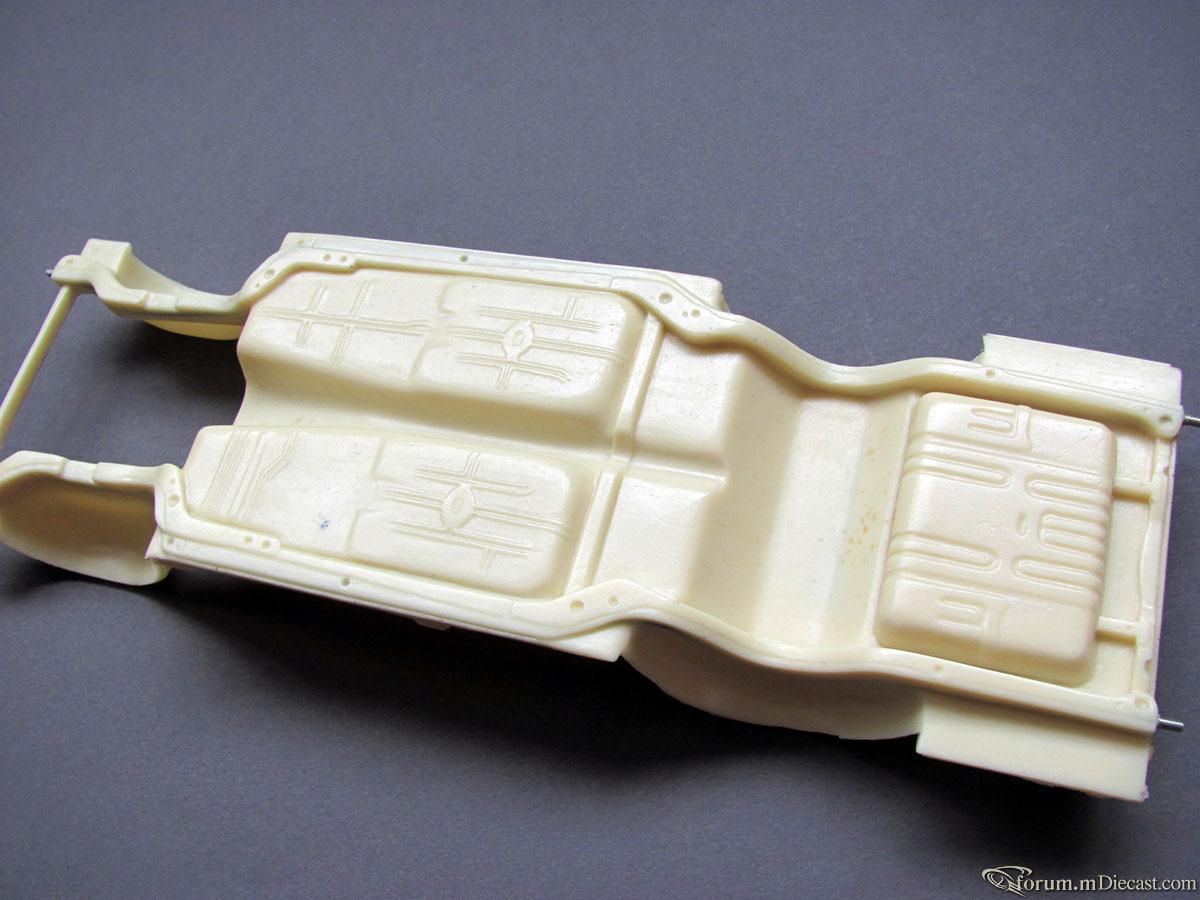

Дно - фото в лучшем качестве . И модели решетки радиатора и переднего бампера.

[White]

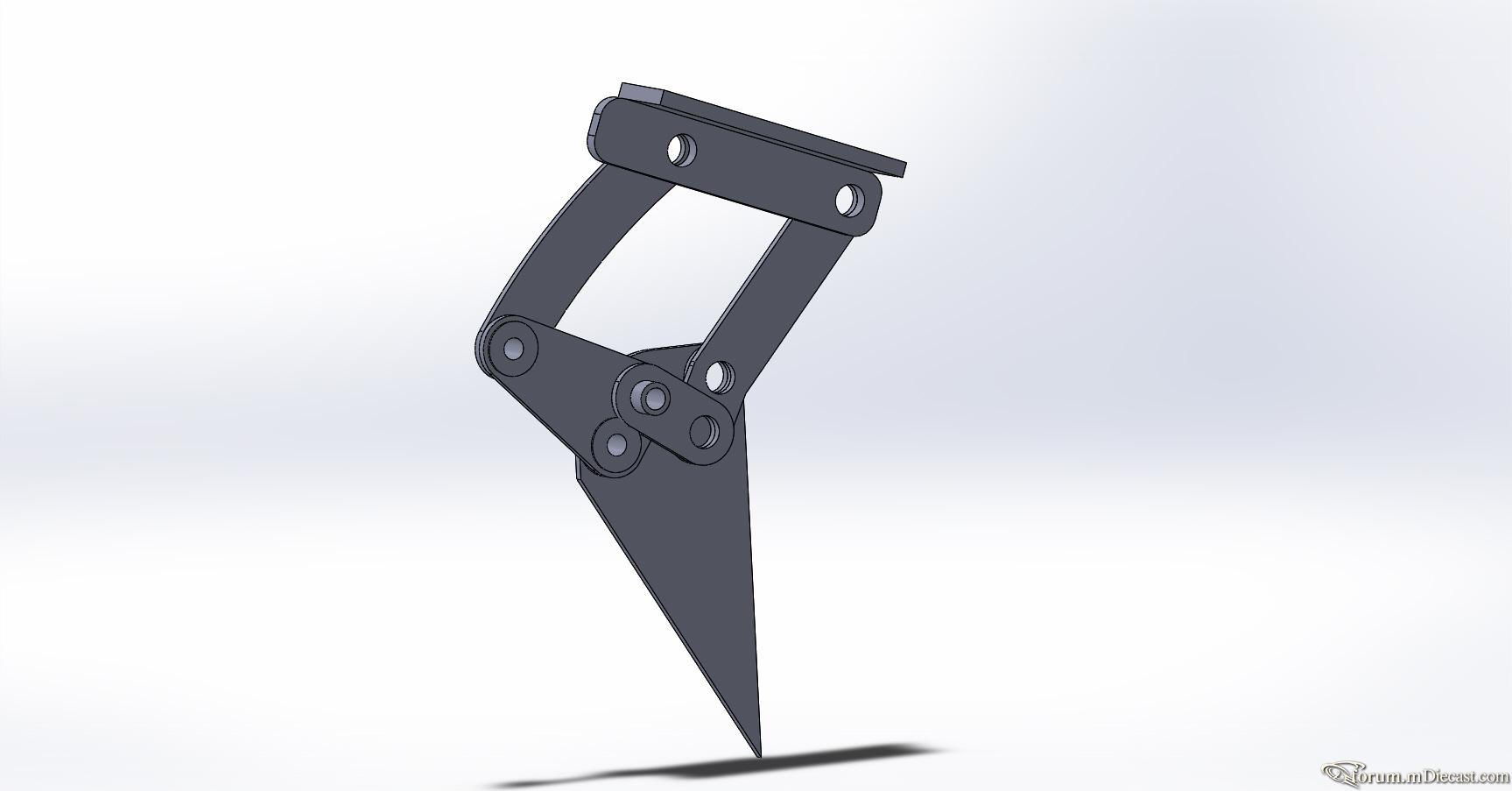

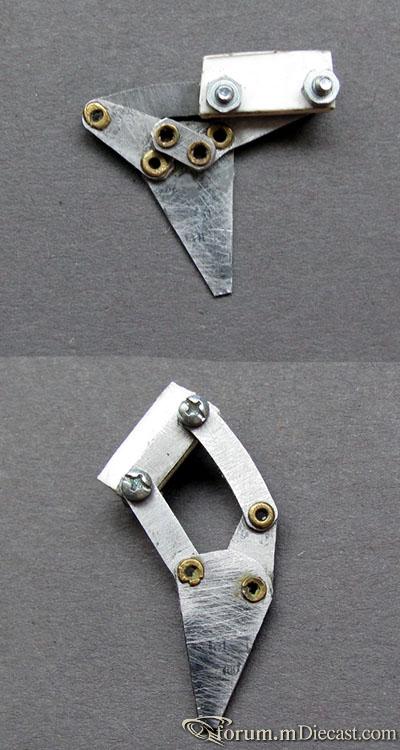

Петли капота

[carcass]

Потрясающе! С нетерпением ожидаю продолжения.

Если можно, расскажи чуть поподробнее о самом процессе проектирования и печати.

В частности:

- занимаешься ли 3D-печатью профессионально или в качестве хобби?

- много ли ушло времени на создание 3D-модели, и какой уровень владения Solidworks для этого требуется?

- печатал сам или делали на заказ?

- решетка радиатора травленная или тоже 3D-печать?

- из чего собираешься делать остекление?

- покрышки планируется делать из резины?

- как будешь делать хром - гальваника, алклад, фольга?

Edited March 13, 2016 by carcass

[White]

- занимаешься ли 3D-печатью профессионально или в качестве хобби?

Никак не занимаюсь, это был первый опыт. Узнал много нюансов для себя

- много ли ушло времени на создание 3D-модели, и какой уровень владения Solidworks для этого требуется?

Я был как раз на больничном сидел дома, так что 2 недели где то. Скорее надо не опыт а воображение, а так хорошо изучить это видео - free tutorial of making a car in solidworks Audi TT + ряд нюансов в конце. Вообще я инженер и работаю с металообрабатывающими станками так что для меня это еще и от части професия.

- печатал сам или делали на заказ?

Да на стороне по E-mail отправил 3Д модели , готовые изделия получил по почте. (модель кузова к слову пришлось членить на 3-и части все сразу в принтер не проходило)

- решетка радиатора травленная или тоже 3D-печать?

3D-печать. Но там было много не хороших нюансов если интересно много отдельно рассказать.

- из чего собираешься делать остекление?

Пока только идеи - лобовое/заднее листовой пластик, в дверях литье из прозрачной смолы с проволокой в месте рамки

- покрышки планируется делать из резины?

Пока даже не думал над этим. Кстати у вас много Чарджеров от Authentics не меняли ли вы на них колеса на GMP-шные например, если есть не востребованые оригинальные готов купить, по моим прикидкам они как раз попадают в размер Каприса Р215/75 R15.

- как будешь делать хром - гальваника, алклад, фольга?

Точно не Алкад. Списывался с одним человеко он занимается вроде холодный хром называется или что то вроде такого, но это надо еще пробовать. Небольшые рамки скорее всего фольга, И еще нашел вот такую штуку



К вам вопрос есть. Поскольку вы фанат амереканцет нет ли сылок на сайти о Каприсах ? . А то я так намучился чтобы самому сделать базовые чертежи, а дно на 50% вообще воображение.

[carcass]

Пока даже не думал над этим. Кстати у вас много Чарджеров от Authentics не меняли ли вы на них колеса на GMP-шные например, если есть не востребованые оригинальные готов купить, по моим прикидкам они как раз попадают в размер Каприса Р215/75 R15.



У меня нет колес, к сожалению. У GMP были и для Chevy наборы колес Rally, давно правда, но иногда попадаются. Уж лучше их тогда, чем мопаровские.

К вам вопрос есть. Поскольку вы фанат амереканцет нет ли сылок на сайти о Каприсах ? . А то я так намучился чтобы самому сделать базовые чертежи, а дно на 50% вообще воображение.

снимки дна можно найти на сайтах типа carforsale.com, навскидку нашел 86-й каприс три последних фото.



P.S. Можно на ты :smile:

Edited March 14, 2016 by carcass

[madmax.003]



Нет слов...



Ждем продолжения

[Serge-Ks]

Невероятно круто получается!!! :thumbsup:

Отлично движется проект! Такое внимание к деталям!

Особенно петли капота поразили - высший класс!!!

А где такие заклёпки достать можно ,для сборки петель?

[White]

А где такие заклёпки достать можно ,для сборки петель?



Только благодаря этим осям петли и появились.

Я очень долго искал в Украине гайки М1,6 и вообще микро метиз и найти их смог только на радиорынке в Киеве, там же случайно наткнулся на эти детальки.

Называются они там - "гильза латунная" есть разных диаметров и разной длины конкретно мои d1,5х2,5 мм. В интернете пока на них не натыкался (если найдете и мне скажите), скорее всего это для радилюбителей что то паять, так что искать надо в этом направлении.

[Mirada]

Мне кажется и без гильз можно выкрутится, если есть мягкая проволока (медная, латунная)

[Mirada]

Ну и у китайцев все-что угодно из метизов сейчас найти можно, если лишний месяц подождать не жалко доставки

http://ru.aliexpress.com/item/M0-9X3mm-Hollow-Brass-rivets-Bronze-rivets-Brass-rivets-DIY-accessories-1000pcs-lot/32276404593.html?spm=2114.10010208.0.71.7fNQbT

[Serge-Ks]

Спасибо за ответ!!!
