Болиды Формулы 1

[Павел74]

Хочу вас познакомить со своим новым проектом.

Думаю , что получится отдохнуть на ней (хотя часто такие заявления оказываются пустыми)

Итак -Ferrari F1-87\88c (1988) GP Italy



Машина №28 Gerhard Berger занявшая 1-е место

Это был год гегемонии MacLaren с Сенной и Простом - они выиграли все гран-при , кроме Италии.

И мало того , иненно на своей родине Ferrari сделали дубль - машина №27 Michele Alboreto тогда заняла второе место

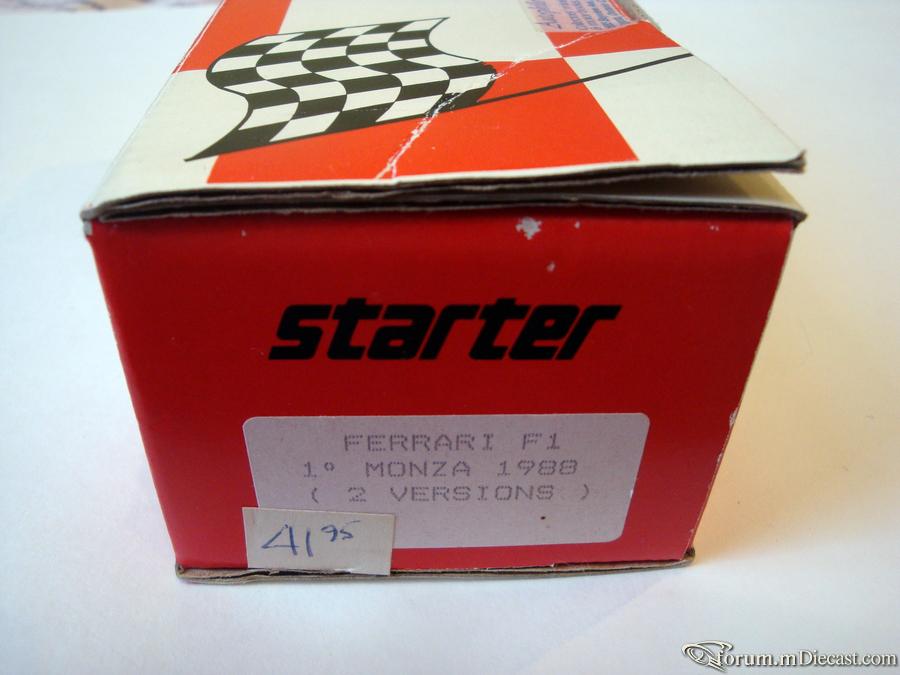

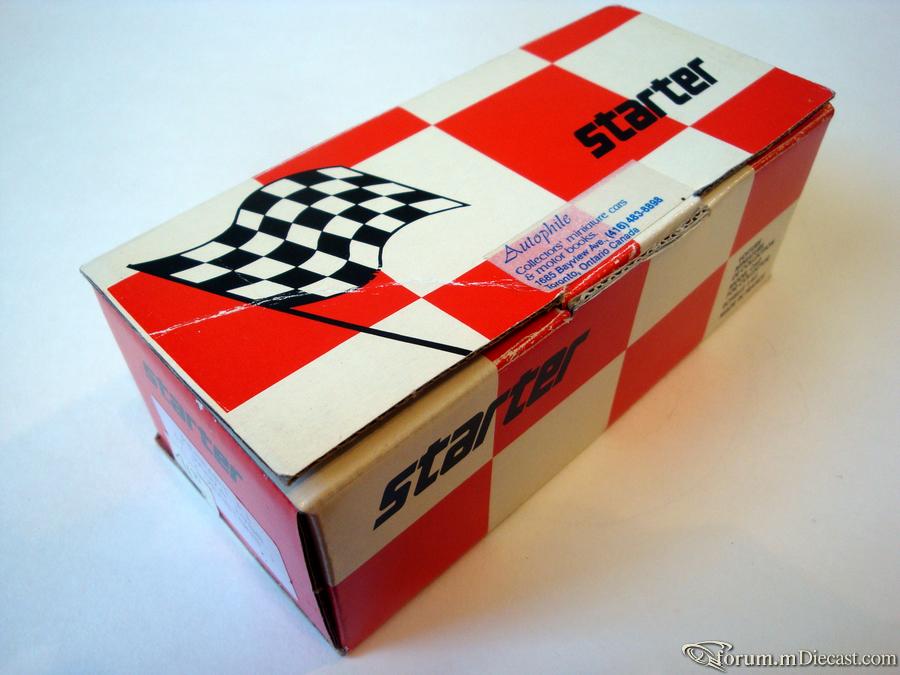

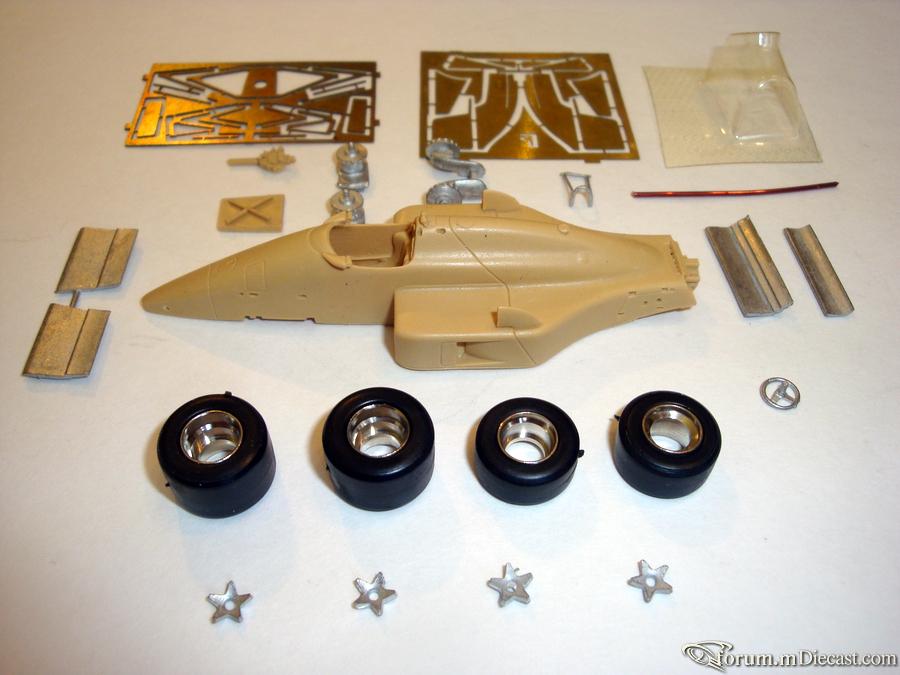

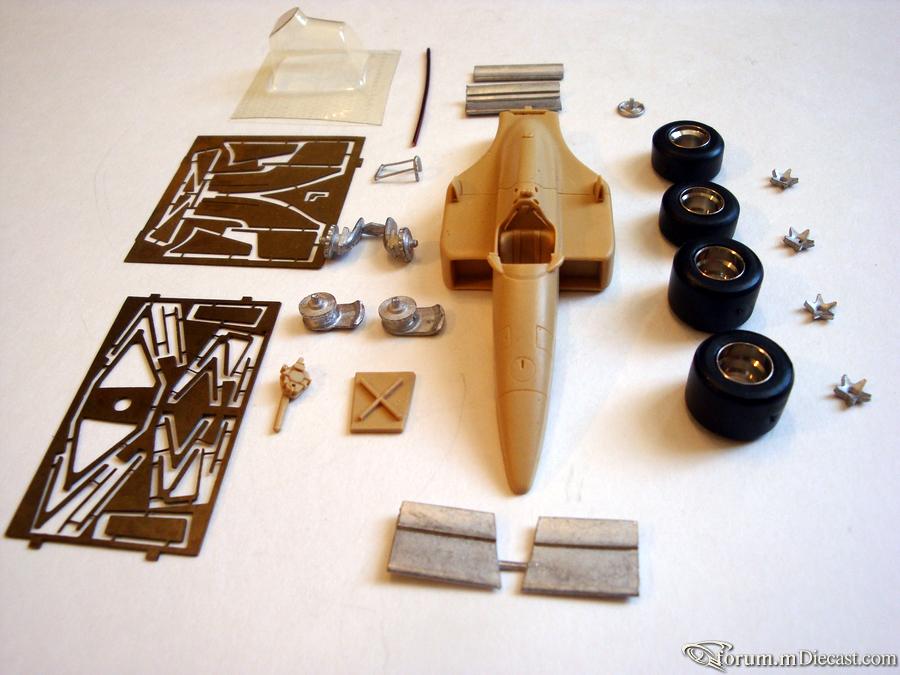

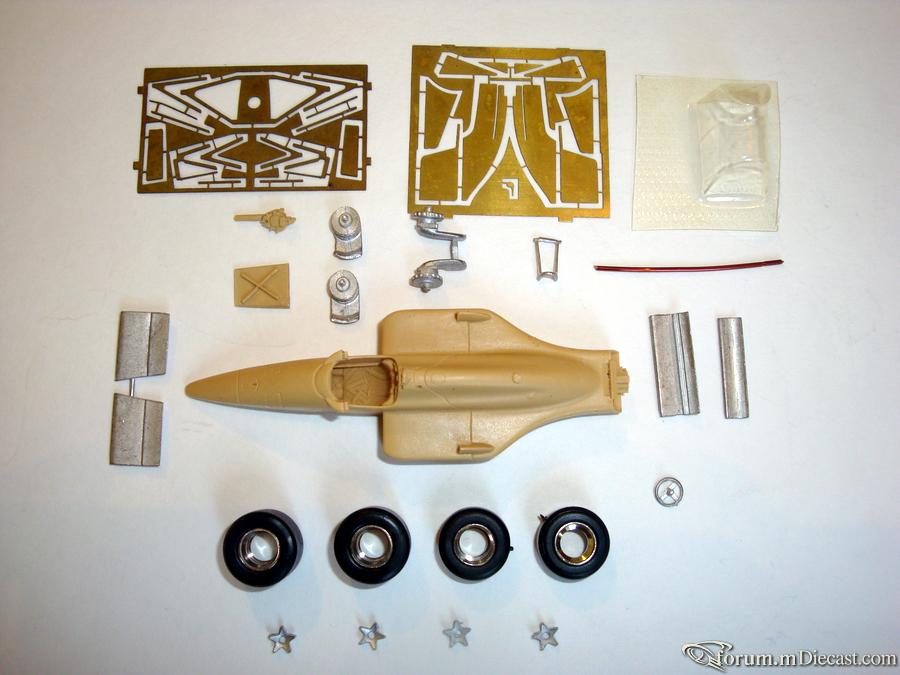

Модель фирмы Starter (Франция)

Мне она обошлась 1700 рублей.

Литьё из смолы на очень высоком уровне !

Мелочи пролиты изумительно , а сколов или пустот нет вообще !

Деталей не много (белый металл и фототравление)

Точёные диски с резинавыми покрышками.

Небольшая декаль (производство Марсель - Франция)

А вот инструкция ... фото не окрашенной и готовой модели с номерами деталей - ВСЁ



Первая проблема , с которой прийдётся повозиться - окраска кокпита.

Он отлит вместе с корпусом и чтобы его покрасить нужно быть ювелиром.

И ещё то , что меня расстроило - воздухозаборники.

Как видите - их нет (т.е.они есть , но лишь немного углублены)

Изменено 3 апреля 2012 пользователем Павел74

[Maranello]

Итак - Ferrari F1-87\88c (1988) GP Italy

Модель фирмы Starter (Франция)

.......

Первая проблема , с которой прийдётся повозиться - окраска кокпита.

Он отлит вместе с корпусом и чтобы его покрасить нужно быть ювелиром.

......



Как это знакомо! В свое время столкнулся с подобной проблемой. Модель была другая, но изготовитель тот-же. И сиденье, и ремни на нем были отлиты заодно с кузовом. Ремни, к тому же, были кривые, разной толщины и с ужасными пряжками. Для начала я попытался раскрасить все это кисточкой... Были две попытки ... О том, что еще тогда не получилось, лучше промолчу. Потом вспомнил знаменитое "мы пойдем другим путем". Долго думал.. Просверлил насквозь несколько отверстий в сиденье и выбрал его остатки бормашиной, надфилями и шкуркой. Также и щиток приборов. В кокпите остались только ровные стенки. Новые щиток, сиденье, ремни сделал из полистирола. Для ремней использовал травленые замки и пряжки от кита BBR. Они обычно дают два комплекта. После окраски кузова на боковые стенки кокпита наклеил декали, имитирующие структуру карбона. Покрасил щиток, сиденье, приклеил к нему ремни и все это вклеил в кокпит. Снизу вклеил пластинку-пол из черного полистирола толщиной 1 мм, его даже красить не пришлось. Получилось очень даже прилично. Главное - все это не так уж страшно, как может показаться на первый взгляд.

Изменено 25 февраля 2012 пользователем Maranello

[Павел74]

У меня первая попытка покрасить уже есть. Думал посадить на кресло модель Бергера - но не нашёл подходящего....

Спасибо за совет. Попробую доделать то , что начал - ну а если как у Вас , то будем как у Вас...

Изменено 25 февраля 2012 пользователем Павел74

[Павел74]

Не имея нормальной инструкции прийдётся строить при помощи фотографий (правда их не так много в интернете)

Первый шаг заднее антикрыло.

На деталях нет и намёка на то , как их соединять.

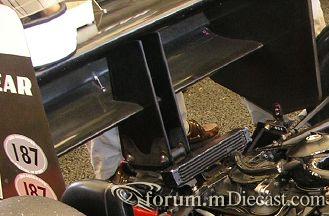

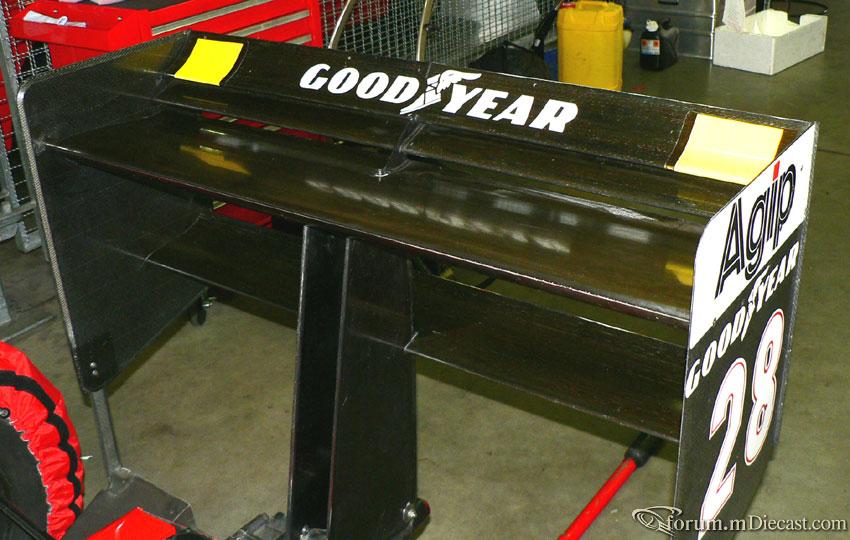

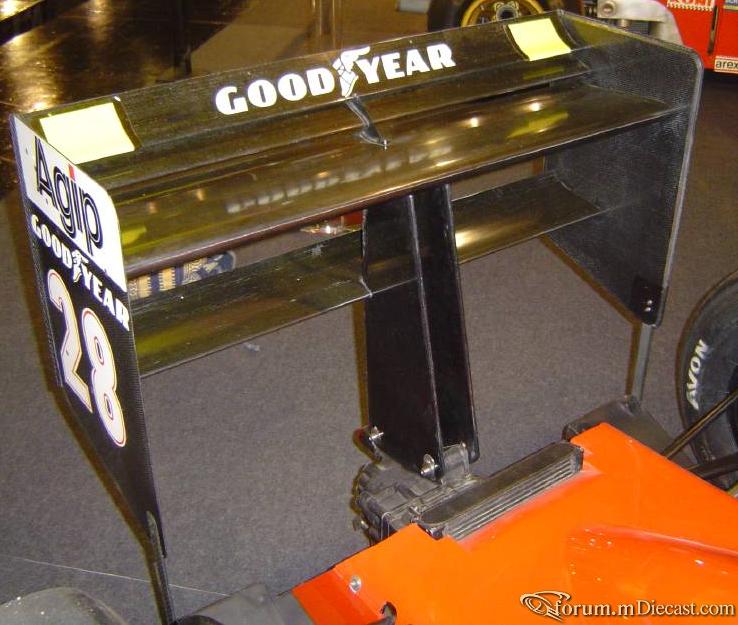

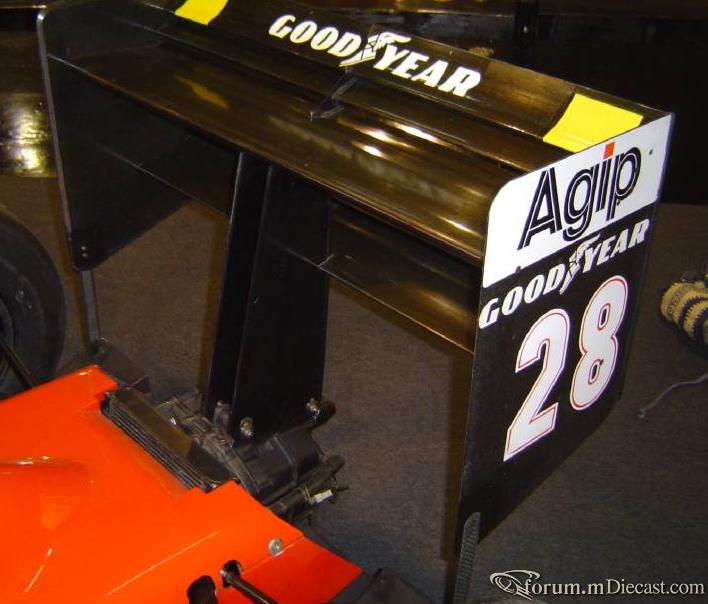

Вот фотографии этого узла (скачал ещё инструкцию от модели Fujimi в масштабе 1\20)

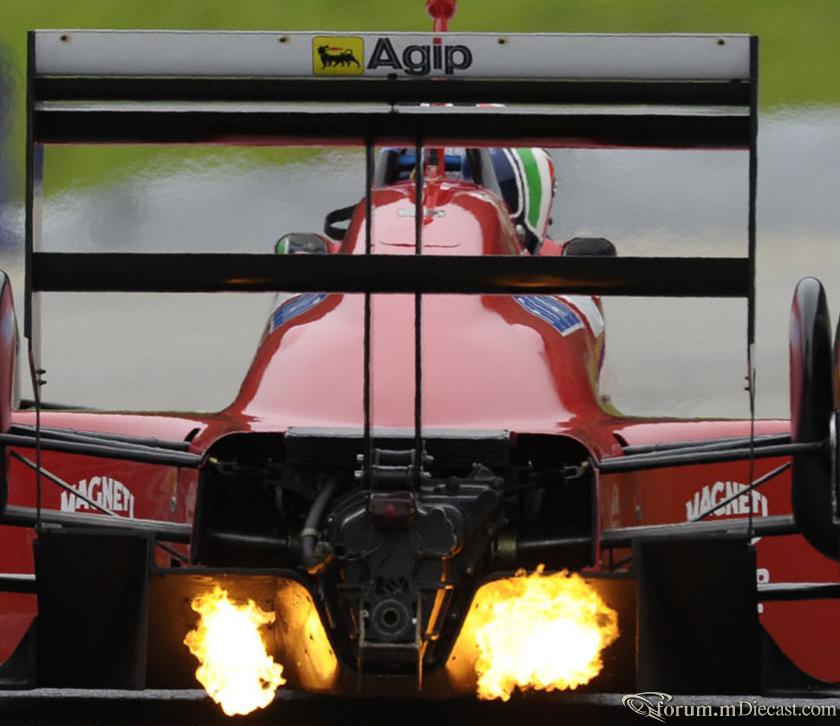

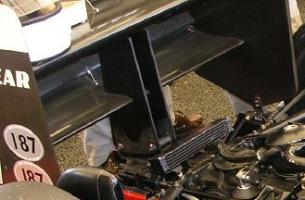

Вроде всё понятно - что и куда клеить , но вот фото , которое меня смутило.... Видите разницу ?

Изменено 26 февраля 2012 пользователем Павел74

[Павел74]

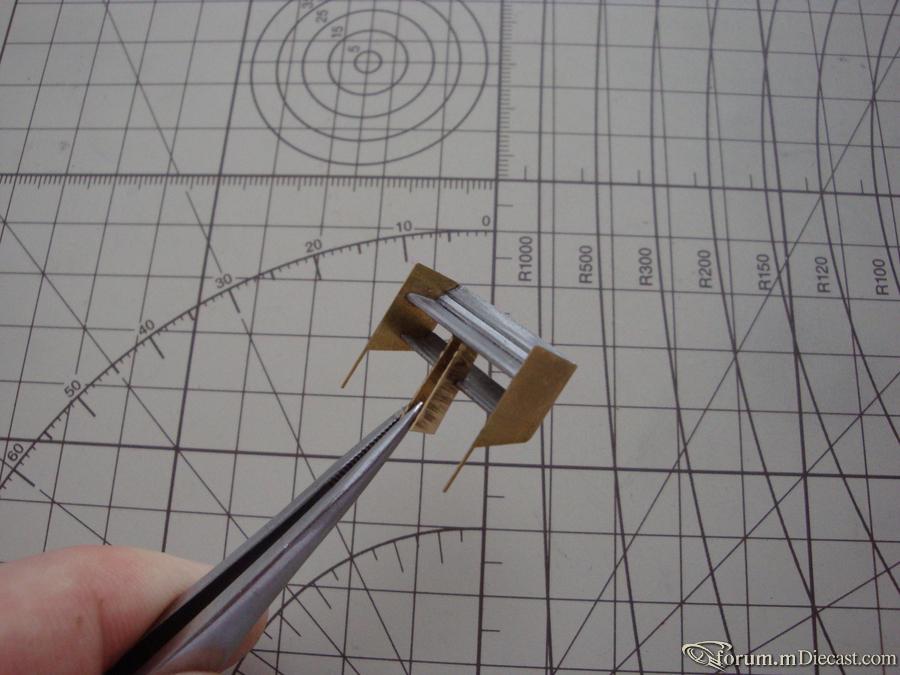

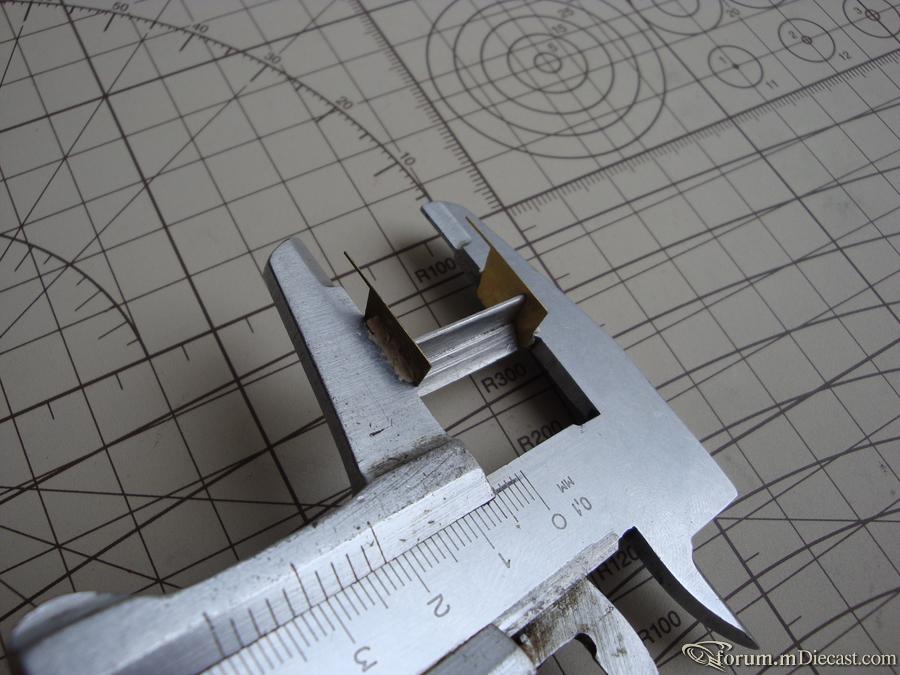

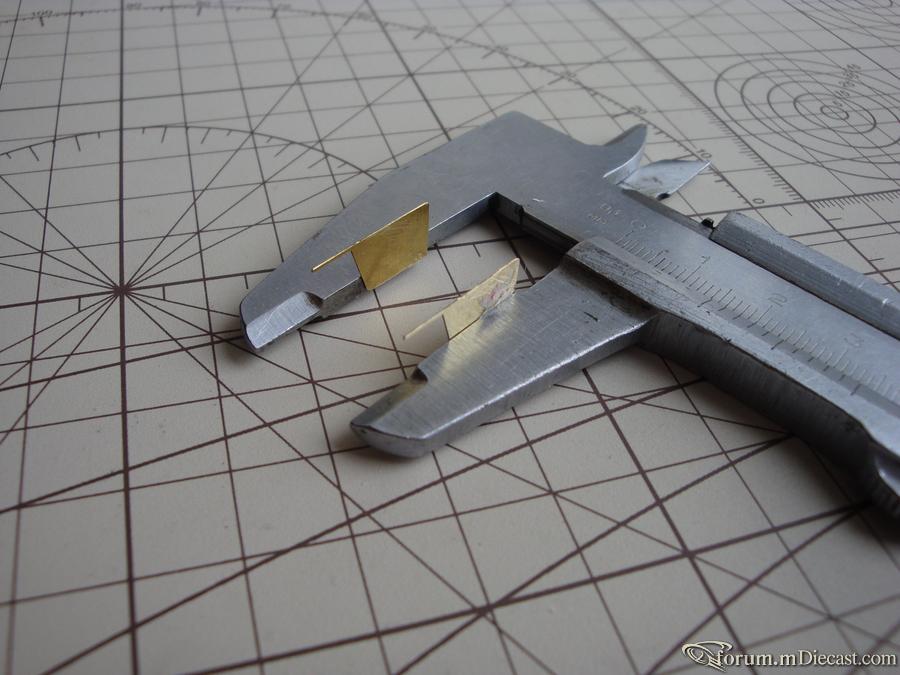

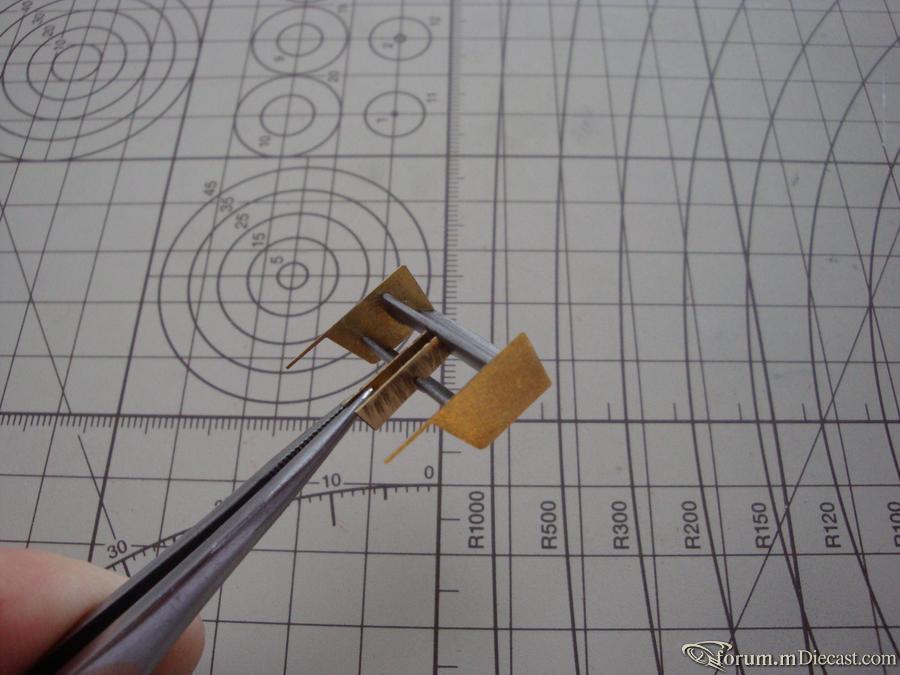

Вот приспособление , которое поможет собрать весь узел ровно.

Боковинки крыла прихватил пластилином (но потом всё же и капелькой суперклея , когда всё выровнял)

Раздвинул , зажал крыло , выровнял и тонкой зубочисткой нанес клей.

После высыхания все излишки клея срезаются острым ножом.

Изменено 26 февраля 2012 пользователем Павел74

[Maranello]

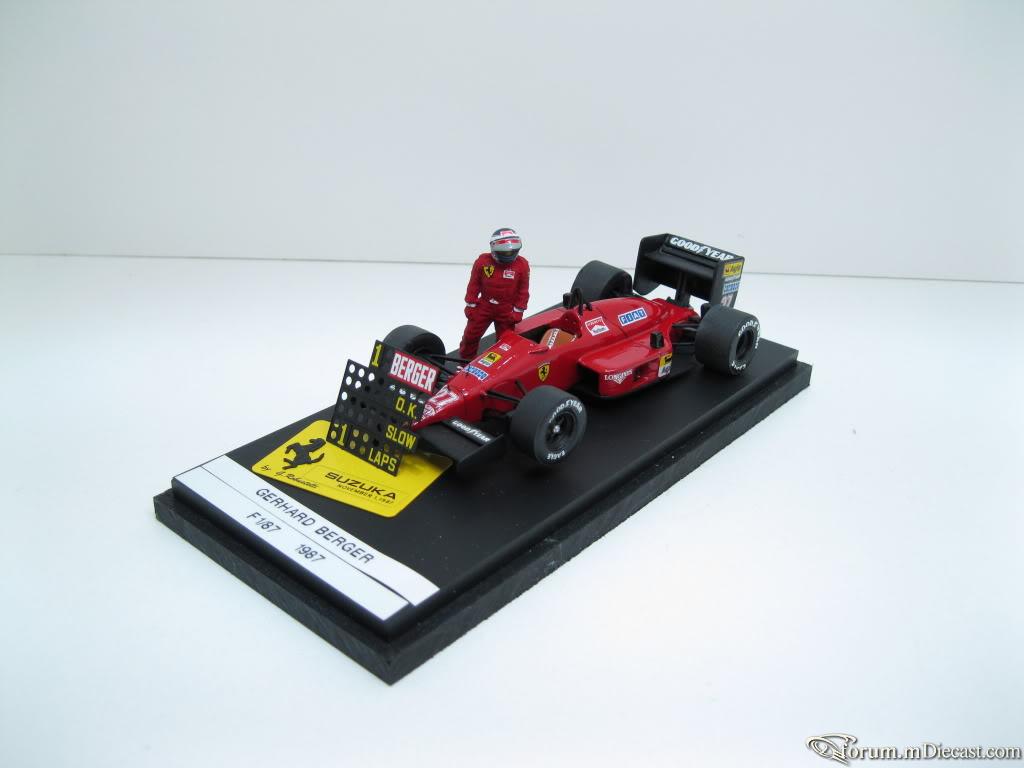

Уволок отсюда - http://miniwerks.com/forum/topic.asp?TOPIC_ID=34&whichpage=49. Кстати, одна из самых больших и полных коллекций Ferrari F1.

[Павел74]



Уволок отсюда - http://miniwerks.com/forum/topic.asp?TOPIC_ID=34&whichpage=49. Кстати, одна из самых больших и полных коллекций Ferrari F1.

Это 87-я )))

вот фото 88-й , причём дуэт из Монцы

http://www.racingdioramics.us/1988_Ferrari_diorama.html



Уволок отсюда (там слева 6 галерей)

http://www.racingdioramics.us/index.html

[Maranello]

Уволок отсюда (там слева 6 галерей)

http://www.racingdioramics.us/index.html



Очень полезный сайт, спасибо!

[Alfanero]

Ну что сказать? В очередной раз пожелаю терпения и благополучного завершения очередного нехилого проекта!

[duellist]

Потом вспомнил знаменитое "мы пойдем другим путем". Долго думал.. Просверлил насквозь несколько отверстий в сиденье и выбрал его остатки бормашиной, надфилями и шкуркой. Также и щиток приборов. В кокпите остались только ровные стенки. Новые щиток, сиденье, ремни сделал из полистирола. Для ремней использовал травленые замки и пряжки от кита BBR. Они обычно дают два комплекта. После окраски кузова на боковые стенки кокпита наклеил декали, имитирующие структуру карбона. Покрасил щиток, сиденье, приклеил к нему ремни и все это вклеил в кокпит. Снизу вклеил пластинку-пол из черного полистирола толщиной 1 мм, его даже красить не пришлось. Получилось очень даже прилично. Главное - все это не так уж страшно, как может показаться на первый взгляд.

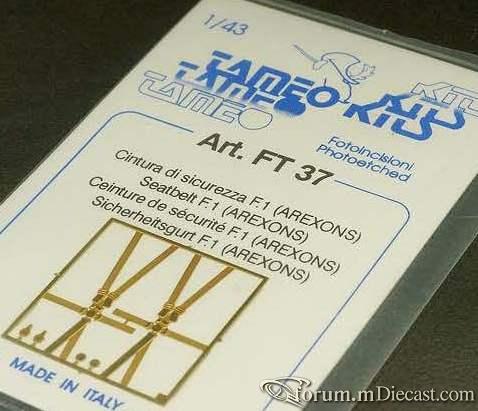

Я вот тоже про что сразу подумал это спилить эти ремни под ноль. А в качестве замены - использовать подходящий вариант из афтермаркета Тамео. Какие там деки идут? ... Arexons? Вот готовый комплект (FT37) - даже на 2 машины хватит:

[duellist]

Вроде всё понятно - что и куда клеить , но вот фото , которое меня смутило.... Видите разницу ?



Разница очевидна... А это фото точно 87/88С?



...В таких случаях нужно искать материалы искомого ГП. Что удалось найти по ГП Италии'88 - выслал на почту.

[Павел74]

Спасибо за пожелания !

Дима , твои фото получил - СУПЕР подарочек !!!

Такой наборчик ремней у меня есть - правда для Вильямсов , но я понял , что они отличаются только декалькой фирмы.

Но на декали модели есть нужные логотипы ремней , так что будем пробывать.

С антикрылом я разобрался.

На самом деле на этих фото - совершенно разные антикрылья - посмотрите на их ширину , а отсюда и начинка у них разная....



На Гран-При Италии у обоих болидов стояли узкие антикрылья - такие , как в наборе !!!



И похоже так было на большенстве этапов 88-го года (я нашёл только одно фото с широким антикрылом - но не могу установить какой это был этап Гран-При)



На моём последнем фото меня смутило крепление .

Ширина крыльев может быть разной , но я считал , что крепление останется неизменным.

На всех фото - острый угол спереди , а прямой сзади , а на последнем фото крепление наоборот - прямой угол спереди , а острый сзади.

Я сделал как на большинстве фотографий - тем более это фото музейной машины Бергера



Спецально на торрентах скачал обзор всего чемпионата 1988 года

Три часа видео - лучшие моменты всех Гран-При.

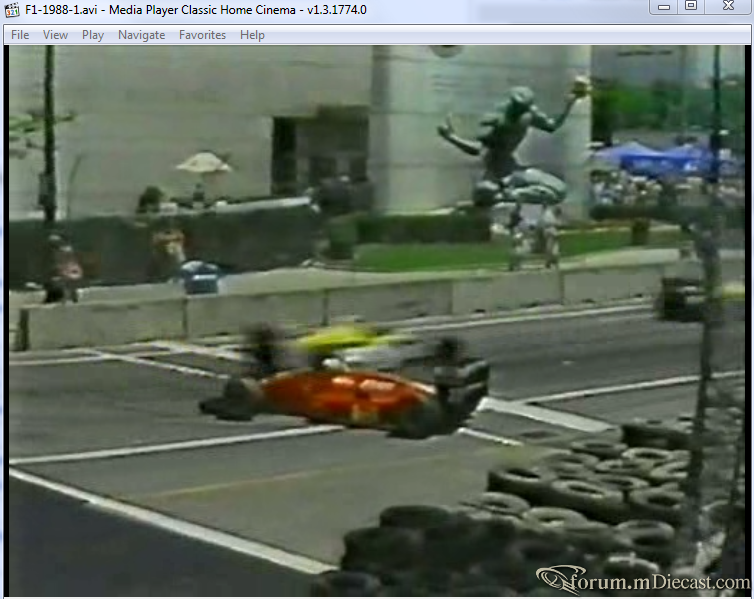

Широкое антикрыло было на Гран-При Мексики и США (на остальных этапах крыло узкое)

Вот кадры

Изменено 27 февраля 2012 пользователем Павел74

[Павел74]

Муки выбора.

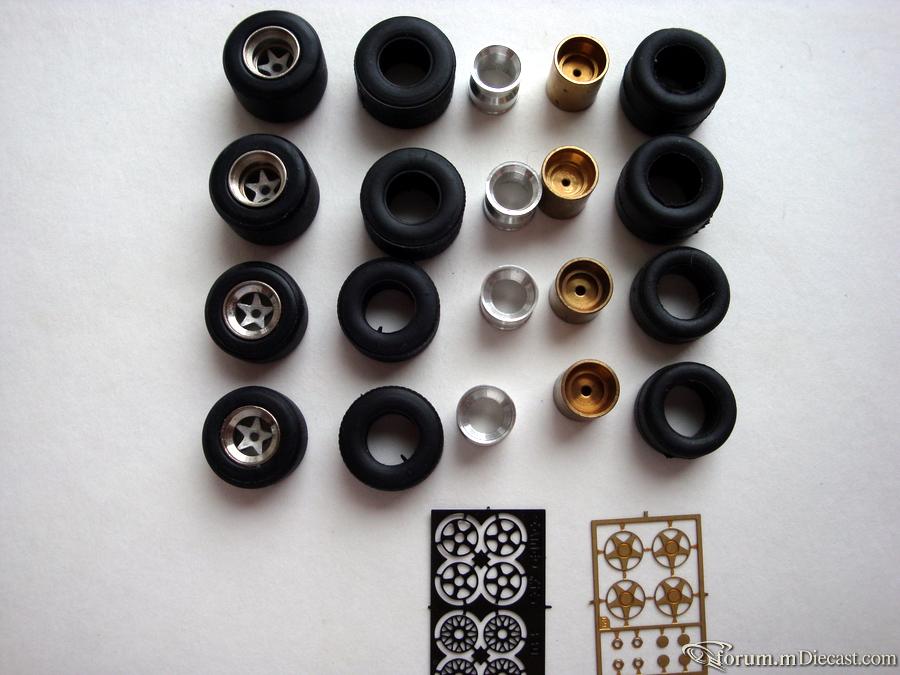

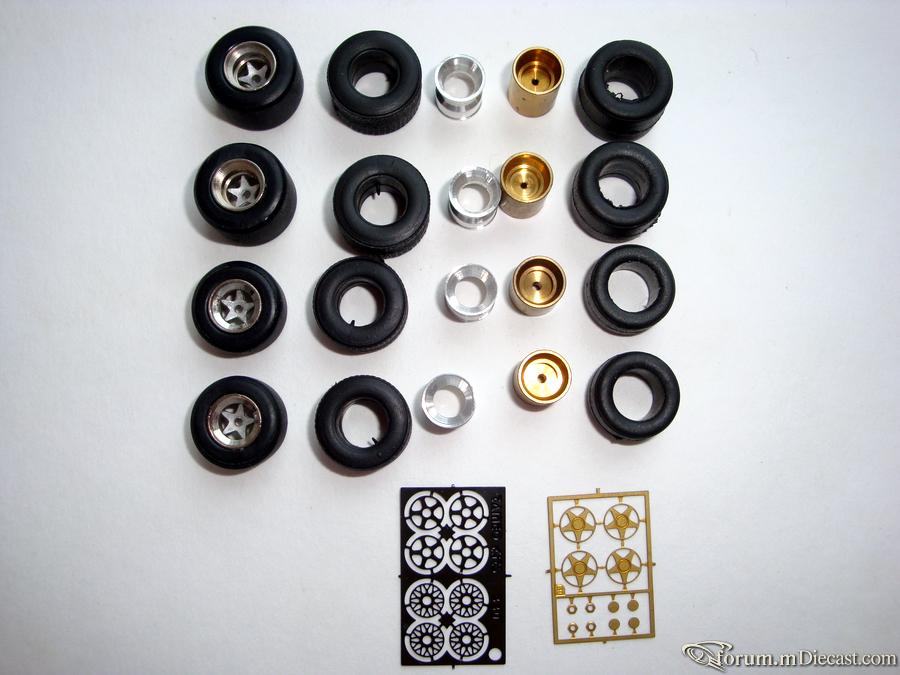

Рассматривая родные колёса от Стартер , я достал из закромов колёса от 88-й фирмы Тамео (латунные) и колёса афтермаркет от Тамео (алюминевые)

Что-то родные мне кажутся грубоватыми.

Может после покраски вид у них будет лучше ?

Или сразу их в топку и заниматься другими ?

А какими из двух ?

ПОМОГИТЕ ОПРЕДЕЛИТЬСЯ !!!!!

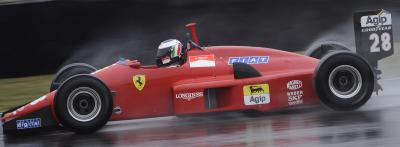

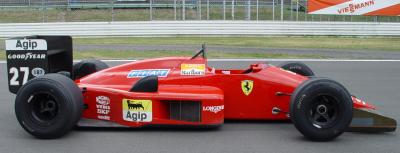

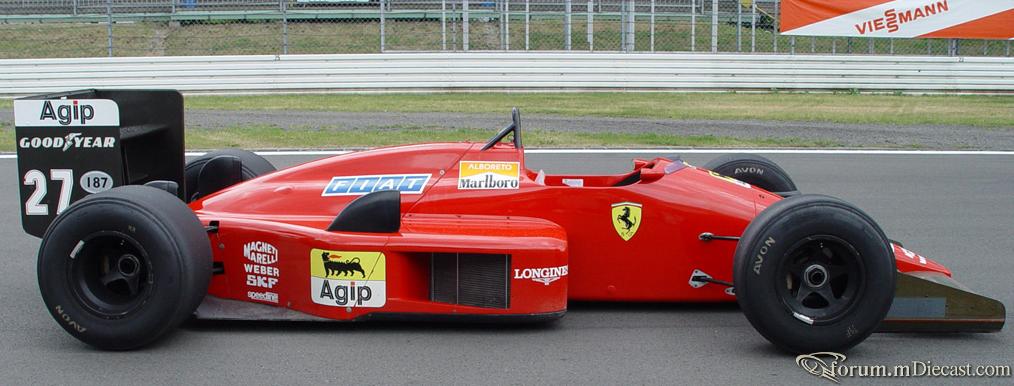

А это наверно 87-я (я их путаю часто), но колёса , я думаю , у них однотипные

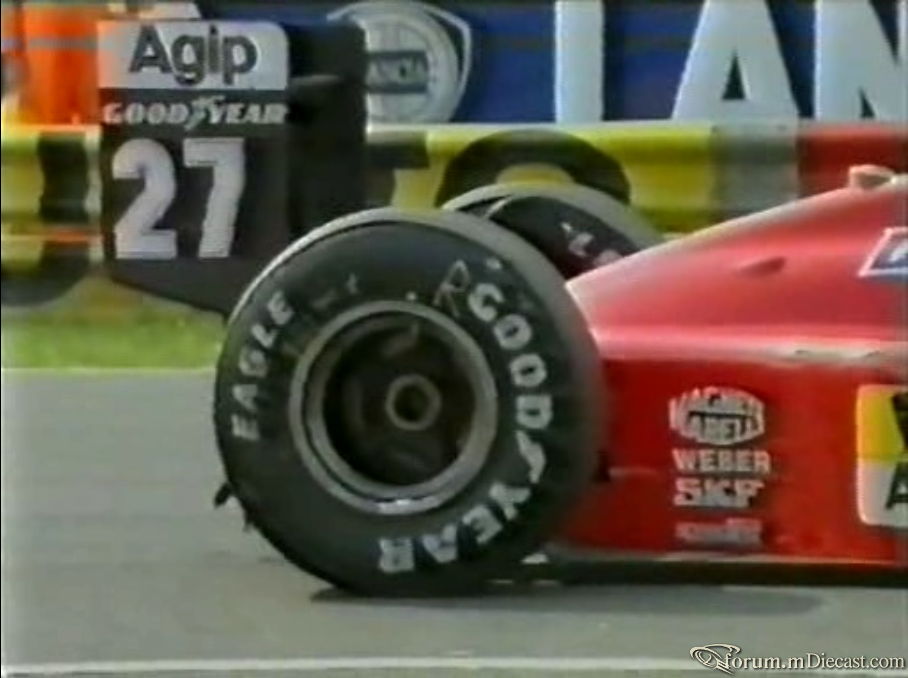

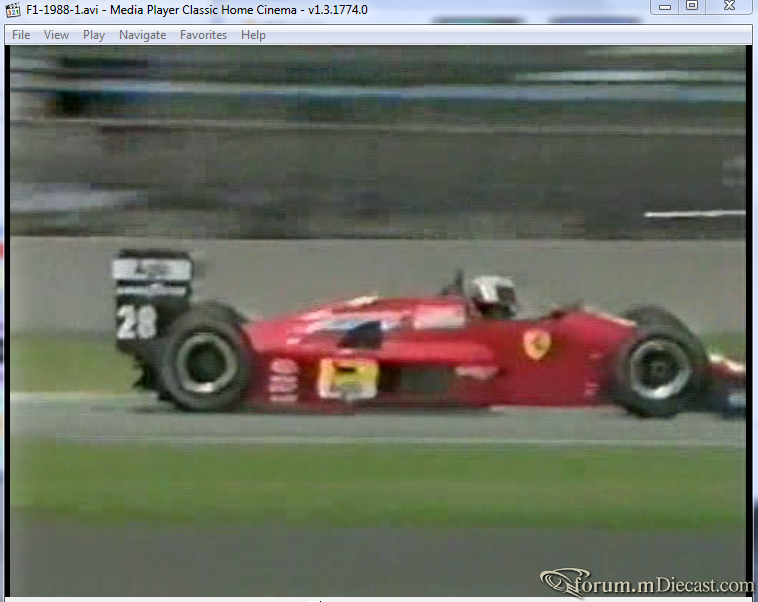

Скриншот с видео гонки в Италии (там итальянские камеры снимали не только МакЛарены)

Изменено 28 февраля 2012 пользователем Павел74

[Павел74]

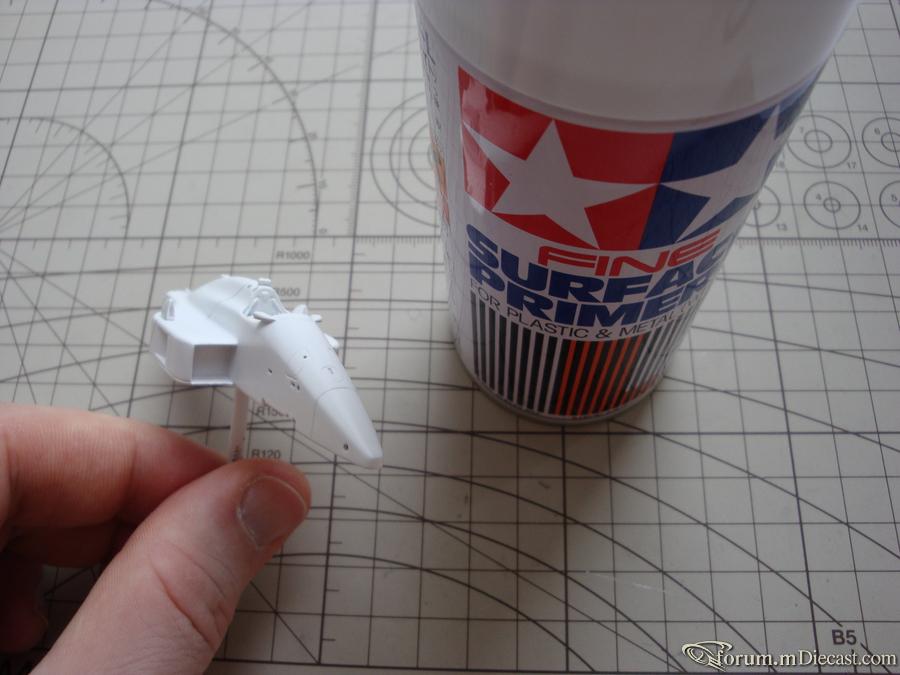

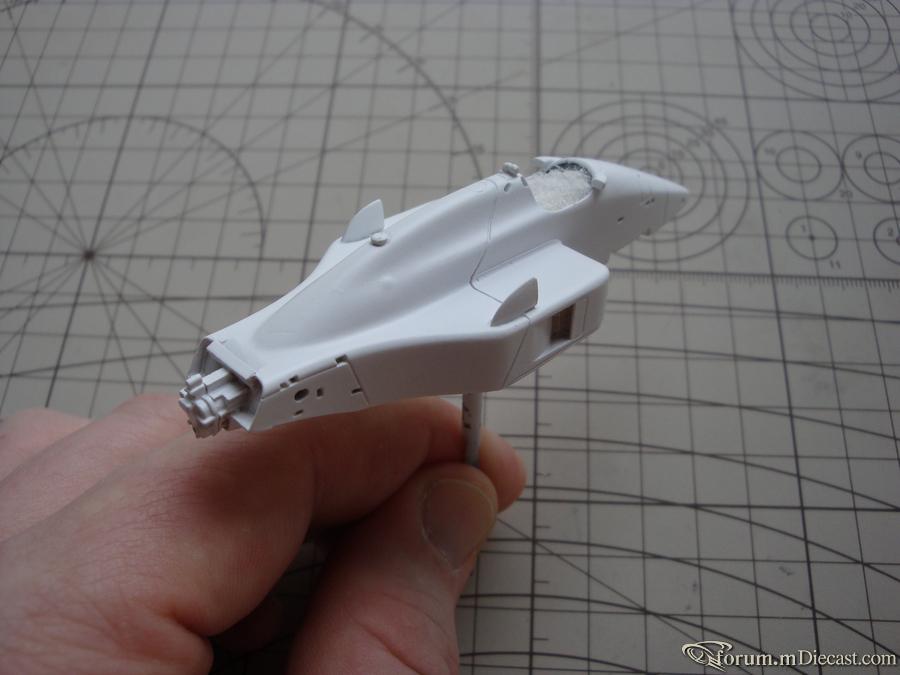

Грунтовка.

Старая схема - 2 слоя с суточной просушкой между ними.

Наносил из балончика - у меня получается намного лучше , чем из аэрографа.

Шлифовать практически было нечего.

Изменено 1 марта 2012 пользователем Павел74

[Павел74]

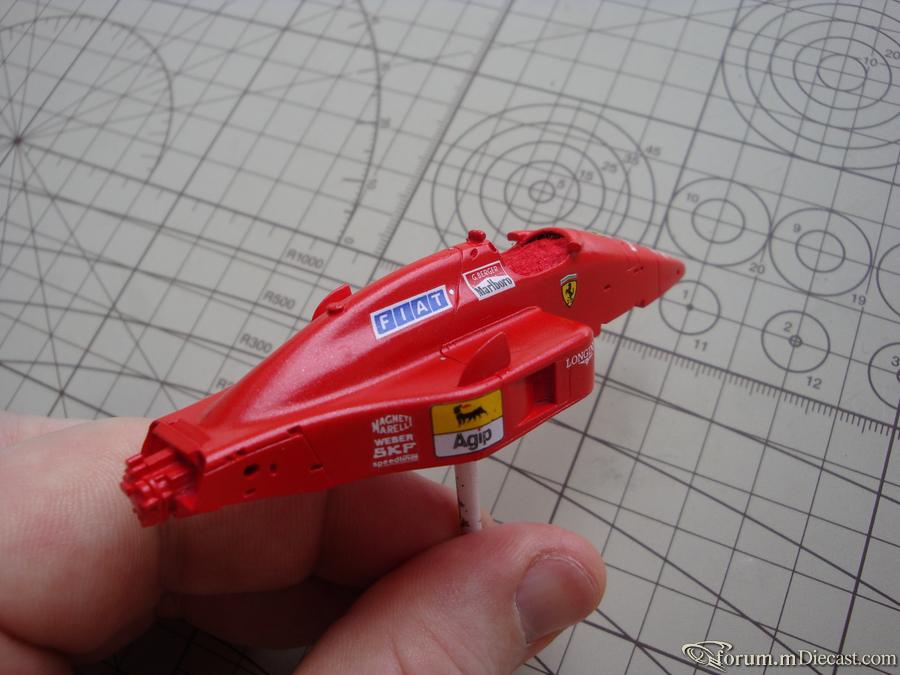

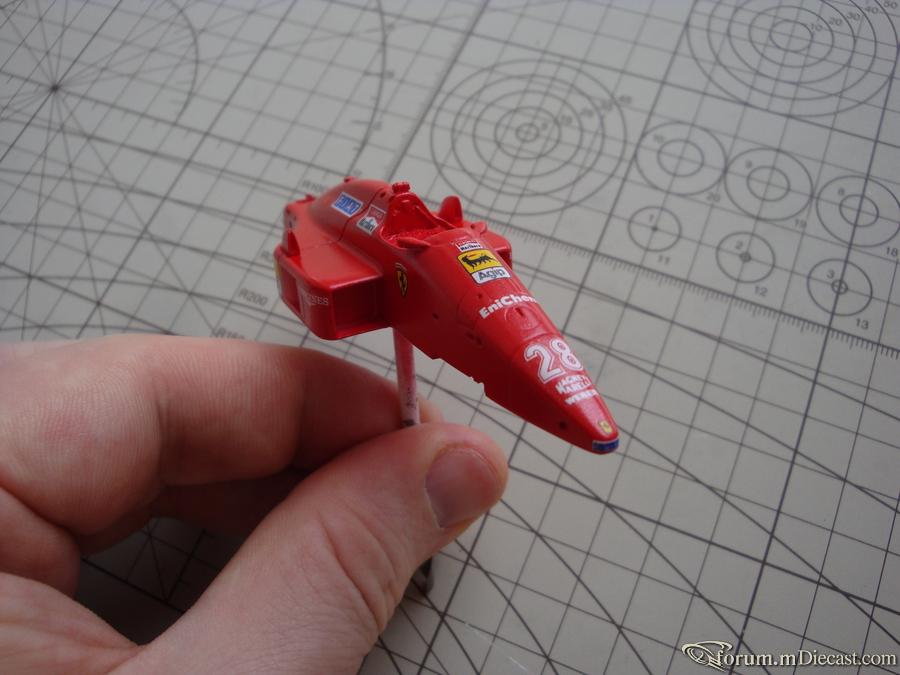

Декаль меня очень расстроила - сперва стал переводить надписи на колёса - она тут же в воде и рассыпалась - собирал по кусочкам.

Подумал , подумал - да и покрыл её всю глянцевым лаком.

Она стала чуть толще , но теперь переводится вроде ничё.

Да , и теперь каждый элемент нужно вырезать как можно ближе к краю картинки.

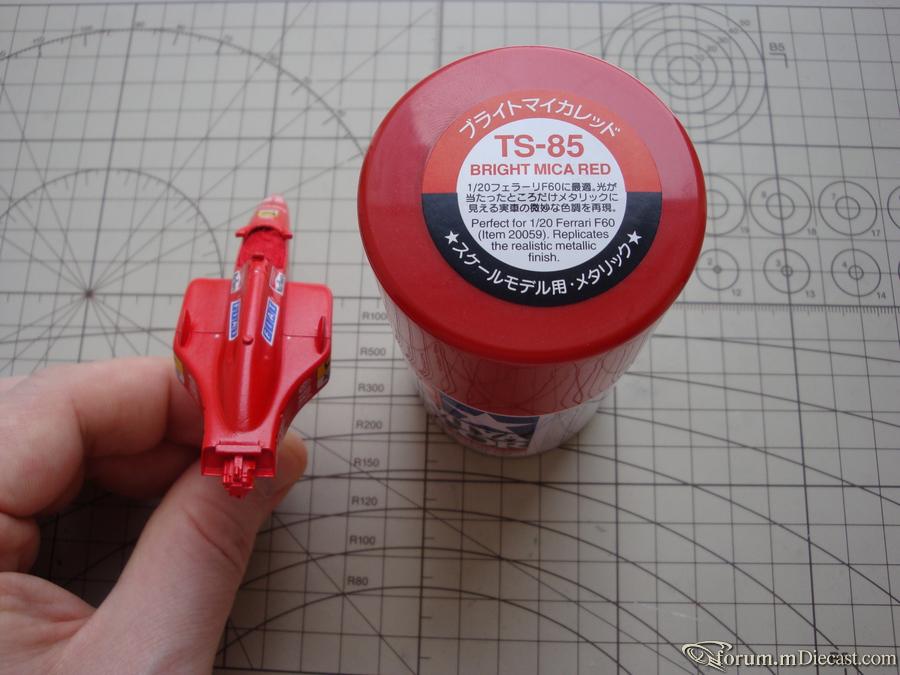

Красил Тамией TS-85 (она чуть темнее , чем та , которой красил F399 - по каталогу она специально для машин Ferrari предназначена - в часности для F60 в масштабе 1\20)

В краске присутствует лёгкий перламутр.

Покраска в два слоя.

"Мокрый" слой не делал - я думаю , что нет в этом смысла - всё равно лак сверху будет.

Изменено 2 марта 2012 пользователем Павел74

[Павел74]

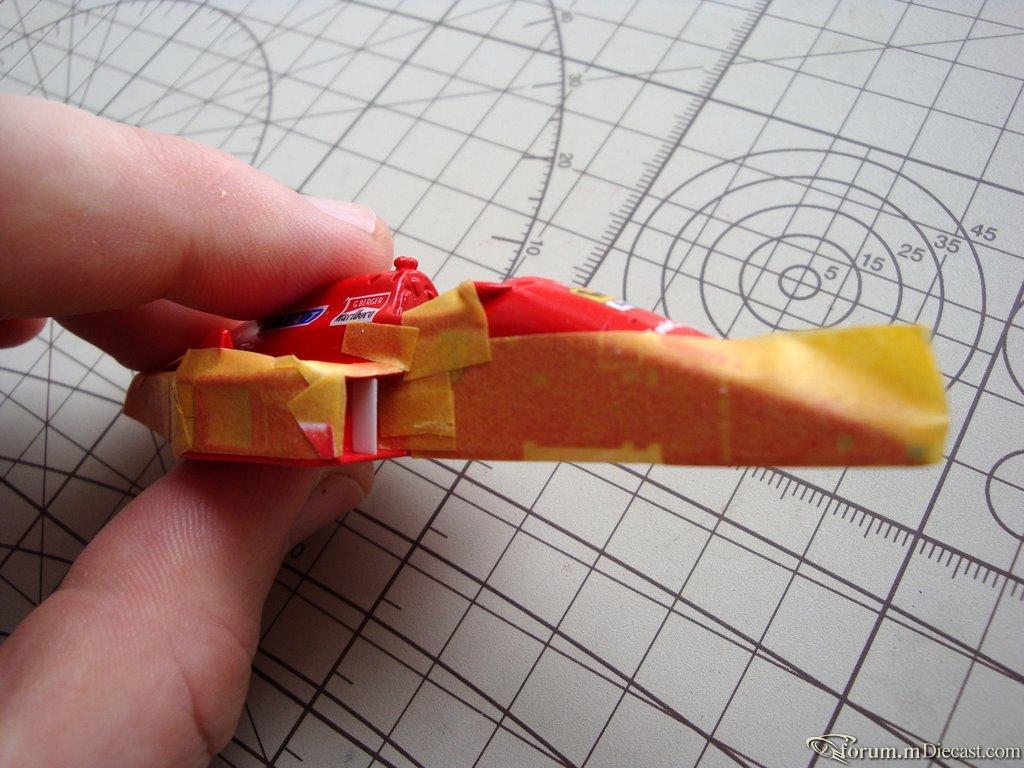

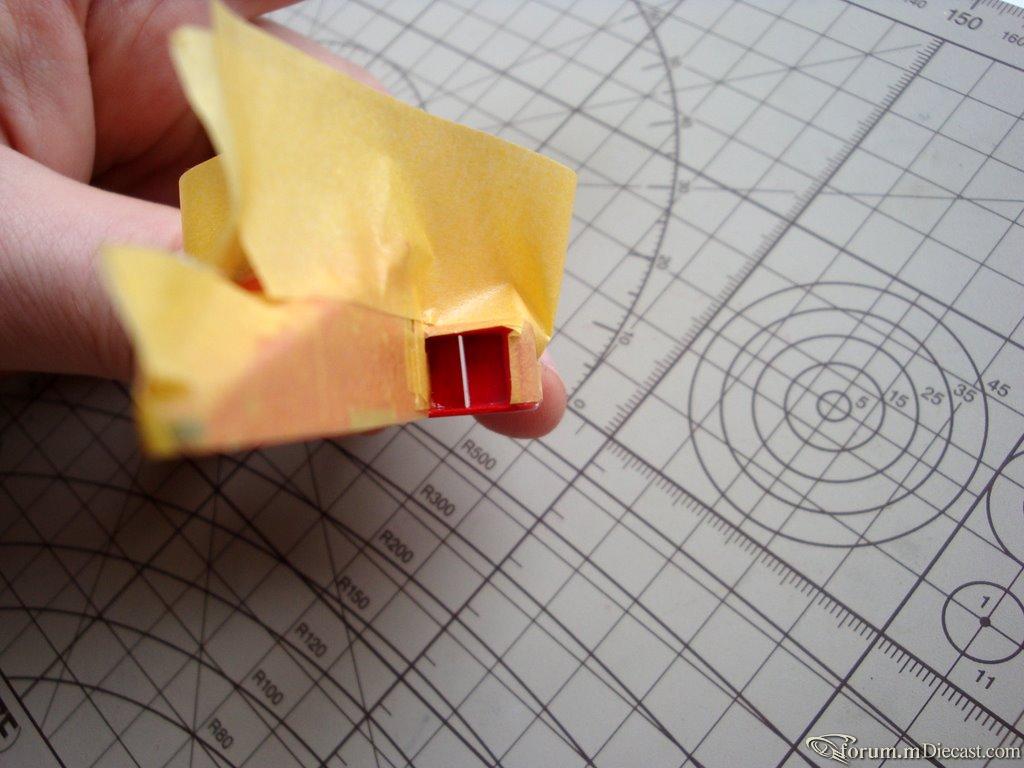

Небольшая доработка , перед окраской днища и воздухозаборников.



Ну , а вообще - там сложная система , но подобраться к ней из-за отлитого в одну деталь корпуса для меня не возможно



Кузов уже покрыт лаком , поэтому красить чёрным буду АКРИЛОВОЙ краской - если где-то замараю , то после подотру спиртиком

Изменено 8 марта 2012 пользователем Павел74

[Павел74]

Переименовал папку , как посоветовали - теперь все работы буду складывать здесь...



У меня просьба к Вам - у кого есть фотки Ferrari 126 c3 (1983) поделитесь пожалуйста !

Больше нужны с "лёгким" , маленьким крылом !



Можно на ящик скинуть , чтоб здесь не засорять

skrinnyk@rambler.ru

Зараннее СПАСИБО !!!

[Павел74]

Между делом....

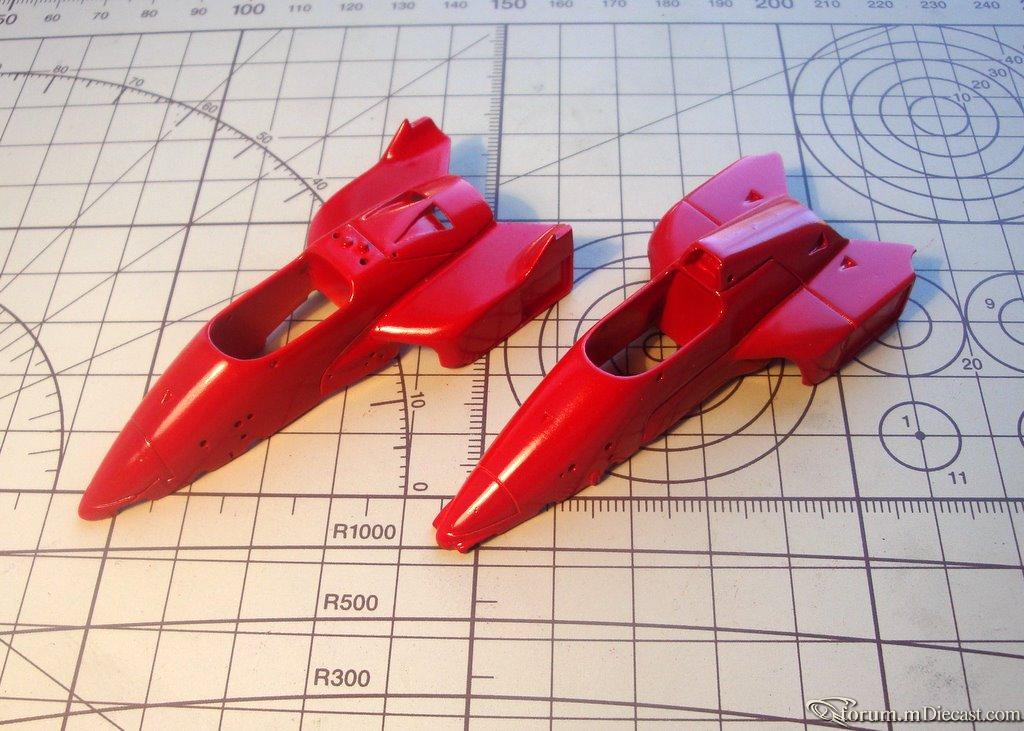

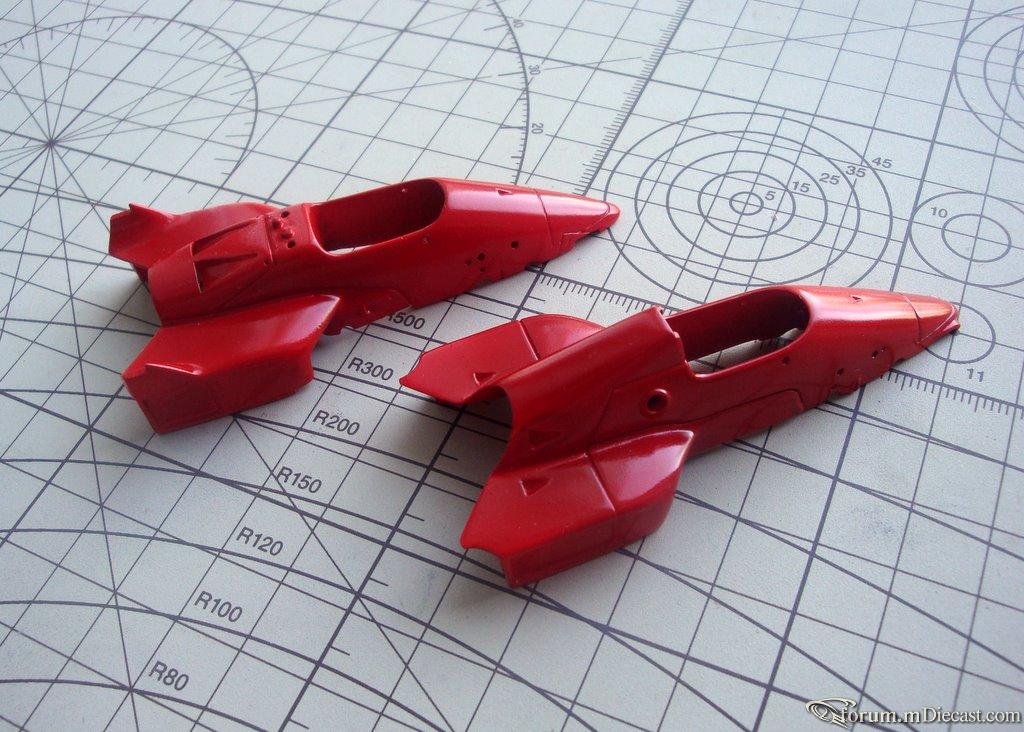

Братья...однояицевые....

Изменено 9 марта 2012 пользователем Павел74

[Павел74]

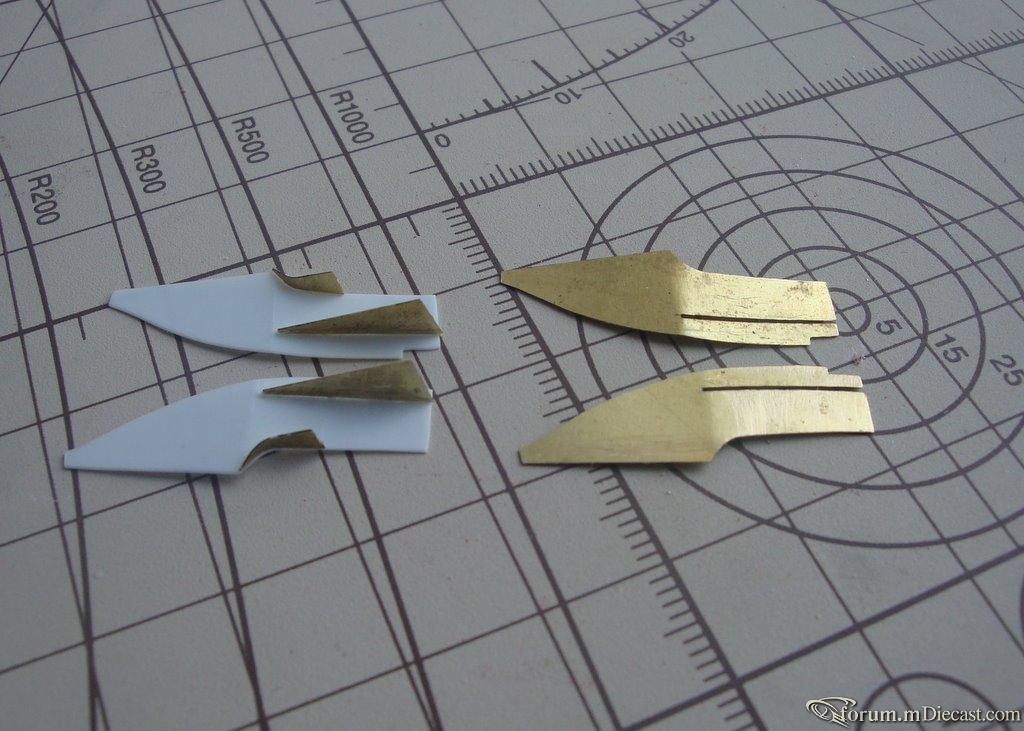

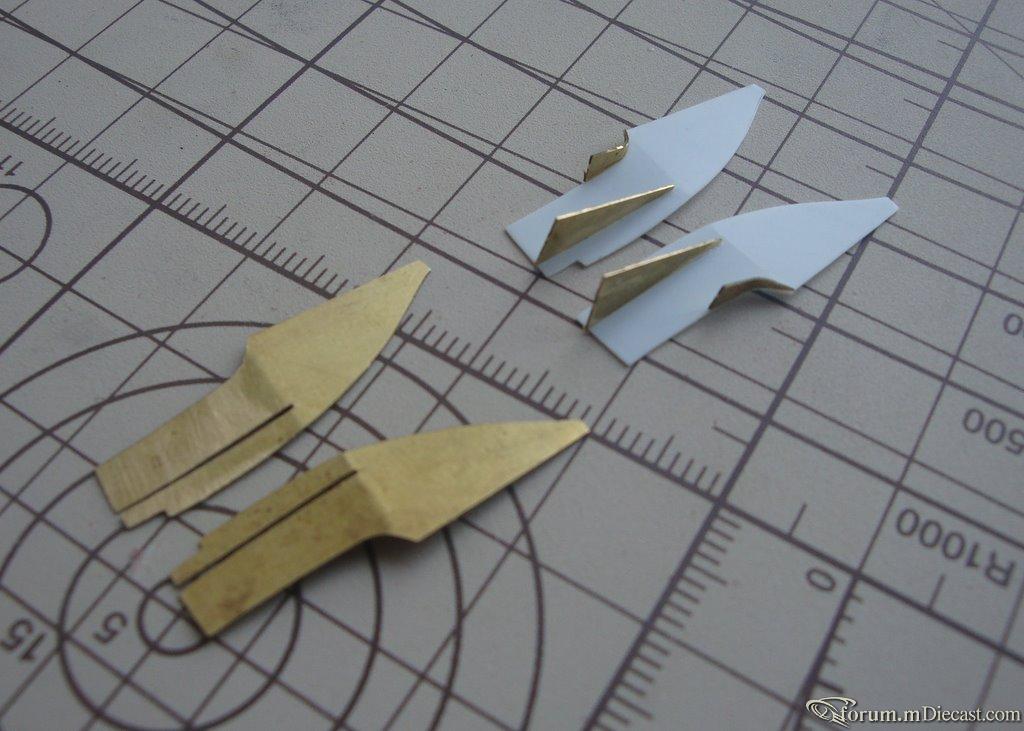

Собирая днище болида , пришёл к выводу , что родную деталь надо заменить на пластик.

Думаю , что Вы догадаетесь , почему.....

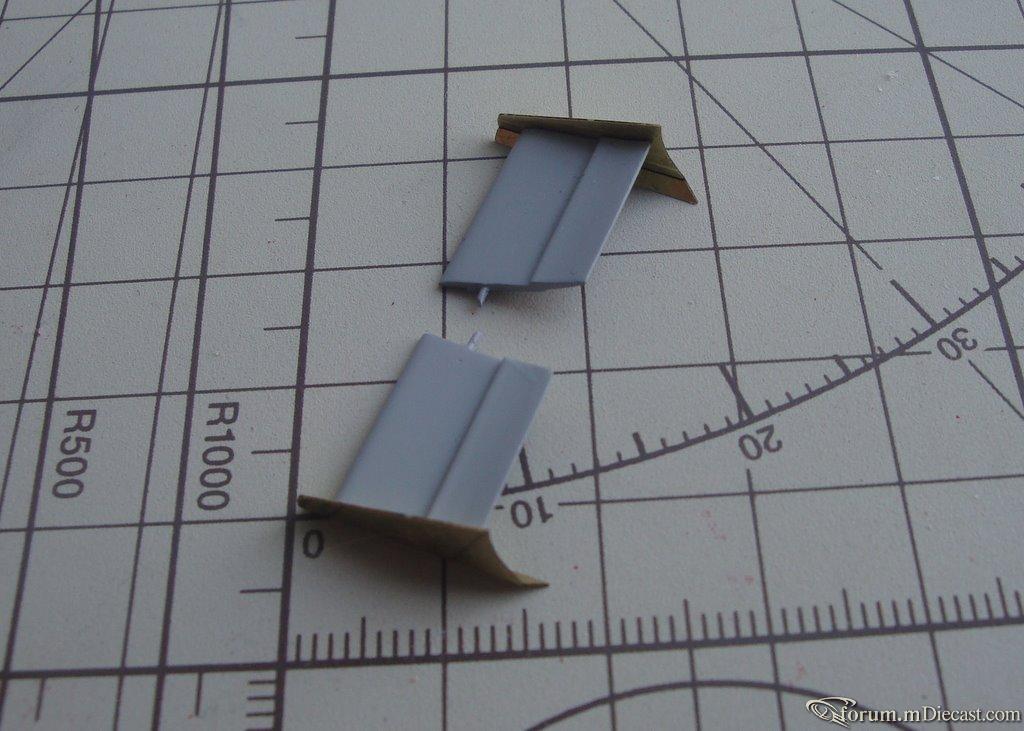

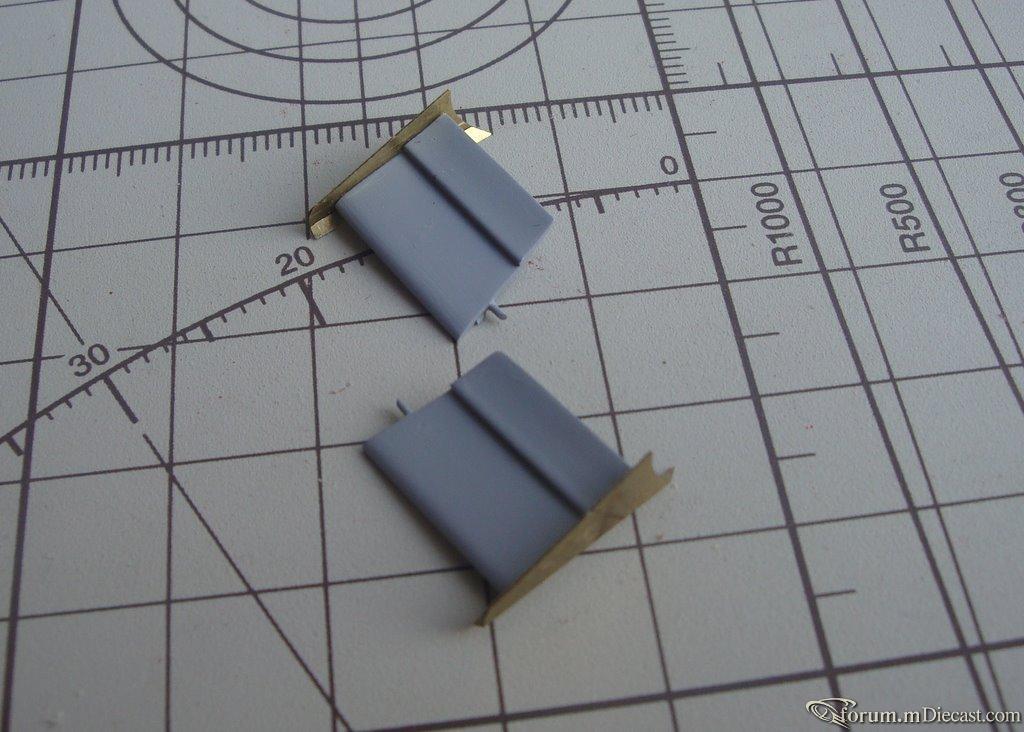

Ну , и передние антикрылья - намучился со шлифовкой и подгонкой...

Изменено 10 марта 2012 пользователем Павел74

[duellist]

Собирая днище болида , пришёл к выводу , что родную деталь надо заменить на пластик.

Думаю , что Вы догадаетесь , почему.....



Вроде бы по форме идентичны... все-таки почему решил поменять?
