Ремонт стёкол

[Фёдор]

Добрый день!

Уважаемые форумчане для развития данной темы и обмена опытом в ремонте решил разместить один из способов ремонта стекол моделей на примере ремонта лобового стекла DODGE CONCEPT. Возможно кому нибудь это будет полезно. Я завершил данный проект до конца, единственное что буду выкладывать фотографии с коментариями постепенно.

Как наверное и у многих коллекционеров у меня появилась проблемма с одной моделью. На её лобовом стекле была большая трещина которая не только портила вид модели но и очень сильно меня раздражала. Исходные фотографии лобового стекла инструмент и применяемые материалы прилагаются.

[Фёдор]

Для ремонта использовался прозрачный легко гнущийся пластик вырезанный из пластиковой коробки из под мороженного, показан на фото 2 предыдущего поста. Но это так пока к слову, дело пока до него еще не дошло.

Процесс выемки рамки лобового стекла я упускаю с учетом того что это практически на всех моделях производиться стандартно разбирается часть модели и изымается рамка или сломанное стекло.

Для ремонта лобового стекла я использовал ручной мини сверлильный станок показанный на фото хотя для этих целей может быть использован любой подходящий инструмент.

Далее я решил высверлить пластик стекла оставив только рамку. с использованием сверла подходящего диаметра по периметру рамки я высверлил весь пластик стекла как на фотографии.

Хотя смотриться это и не очень, могут опуститься руки но я пошел до конца.



Далее с использованием той же мини дрели я выровнял рамку стекла используя насадку типа шарашка (шлифовальный в данном случае цилиндрический камень показан в предыдущих фотографиях)

Фотография после шлифовки рамки стекла

Edited June 7, 2010 by Фёдор

[GM-ART]

Очень достойно. Интересно будет посмотреть конечный результат. ;)

[Dark Shamann]

В теории вырезается пластик и вставляется в рамку)) но как?

ждем продолжения!!! ;)

[Фёдор]

Доброго времени суток всем кому не равнодушна тема ремонта моделей!

Я продолжу свой отчет о ремонте стекол. Начну я с того что коллеги стали интересоваться как приделать пластик.

Рамку ветрового стекла с внутренней стороны опять же шарашкой я сточил под острый угол чтобы обеспечить максимальное прилегание прозрачного пластика к рамке (к сожелению этот результат я не сфотографировал хотя я думаю стоило). Далее после подготовительных работ с рамкой ветрового стекла я приступил с работой над самим стеклом. Чтобы не испортить пластик для начала я сделал выкройку из обычной плотной бумаги и примерял ее в рамке, для чего мне потребовалось несколько итерации. После того как шаблон подошел по этому шаблону я вырезал пластик с использованием обычных ножниц и снова осуществил примерку.

После того как я убедился что всё подходит приступил к вклейке прозрачного пластика в рамку. В качестве клея использовал клей для оргстекла и полистирола.

Данный клей не просто приклеивает два пластика между собой он их незначительно расплавляет в результате пластики свариваются (проникают друг в друга образуя чуть ли не монолит).

Вклейку производил последовательно сначала с одной стороны затем с другой по мере прихватывания и проникновения пластиков друг в друга. После засыхания прошелся еще раз чтобы исключить непроклеянные места, в данном случае необходимо не переборщить с клеем и необходимо четко смотреть чтобы он не попал на образовавшееся лобовое стекло. Для разглаживания клея и сваривания пластиков использобал плоскую маленькую металлическую лопатку.

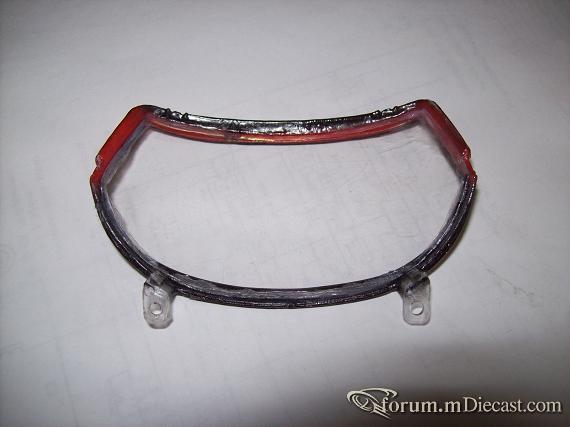

В результате получилась вот такая рамка с вклеенным стеклом.

Процесс сборки модели был приятным продолжением в обратном порядке разборки в результате получилось вот такое отремонтированное ветровое стекло.



Если у кого нибудь возникнут вопросы, я мог упустить некие операции восстановления задавайте с радостью постараюсь на них ответить.

С уважением, Фёдор.

Edited June 10, 2010 by Фёдор

[Riggs]

Ну ты прям Самоделкин ))))))))))))))

[Anarez]

Молодец! ;) Эта борммашинка - Proskit?

[Фёдор]

Добрый вечер!

Спасибо за коментарии. А бормашинка от Proskit к ней еще красный кейс шел, очень удобная вещь в набор входят пять вкладышей для цангового зажима, сверла набор шарашек.

С уважением, Фёдор.

[Anarez]

Добрый :-) Да не за что! Жду новых полезных советов. ;)

[Fox]

Кропотливая работа, однако! Молодец!

[Dark Shamann]

;)

на самом деле МОЛОДЕЦ!!!

восхищен!!! :P



а я отдавал на станцию на восстановление... зачем? ;) :D

[sincansen]

Потрясающе... ;)

Молодец. ;)

[GM-ART]

Очень хорошо! ;)

[Ivan_320i]

Добрый вечер!

Спасибо за коментарии. А бормашинка от Proskit к ней еще красный кейс шел, очень удобная вещь в набор входят пять вкладышей для цангового зажима, сверла набор шарашек.

С уважением, Фёдор.

Такой набор?



http://www.symmetron.ru/suppliers/proskit/files/img/proskit/tools_27_15.jpg

[Фёдор]

Такой набор?



http://www.symmetron.ru/suppliers/proskit/files/img/proskit/tools_27_15.jpg

Добрый день!

Да абсолютно точно такой же. Хотя такой можно сделать и самому единственное что он не получиться такой маленькии и такой же удобный. Взять двигатель постоянного тока, купить цанговый зажим и взять старый блок питания от компьютера и практически всё готово. Но проще купить и не замарачиваться.

С уважением, Фёдор.
