проект Lotus Esprit GT1 #22 BPR 1996

[Slayer]

СУПЕР! Мне кажется, тебе давно пора принимать заказы! Еще хотел сказать, что после твоих уроков нахлынуло такое вдохновение, что тут же охото что-то перепилить :)

Дело мастера боится! Браво!

[scale18]

на праздниках приступил к самому ответственному и сложному этапу - расширение арок. Собственно технология такова. С наружней стороны арки вычерчивается внешний контур нового крыла. По этому контуру выклеиваются куски пластика. Вот так выглядит первый слой





собственно ширина крыла определяется количеством (и толщиной) слоев. Я делал 2 слоя по 3 мм каждый.



после того как вся арка обклеена приступаем к обточке, к самому "грязному" и муторному делу...



убив 2 дня на задние арки, получил вот такой результат...





это пока только грубая прикидка арки, далее последует тщательное ручное шкурение и шпаклевание

[scale18]

СУПЕР! Мне кажется, тебе давно пора принимать заказы! Еще хотел сказать, что после твоих уроков нахлынуло такое вдохновение, что тут же охото что-то перепилить :)

Дело мастера боится! Браво!



спасибо за похвалу, приятно что моя работа вызывает вдохновение у коллег. Собственно, я сам всегда восхищался работами подобного рода, но не решался долгое время попробовать сделать что то своими руками...

[scale18]

итак продолжаем...



на этот раз придется разделаться с крышкой капота - заделать отверстия





стачиваем ненужный металл





заклеиваем пластиком





далее шкурим, шпаклюем и так до тех пор пока поверхность не станет идеальной....



[scale18]

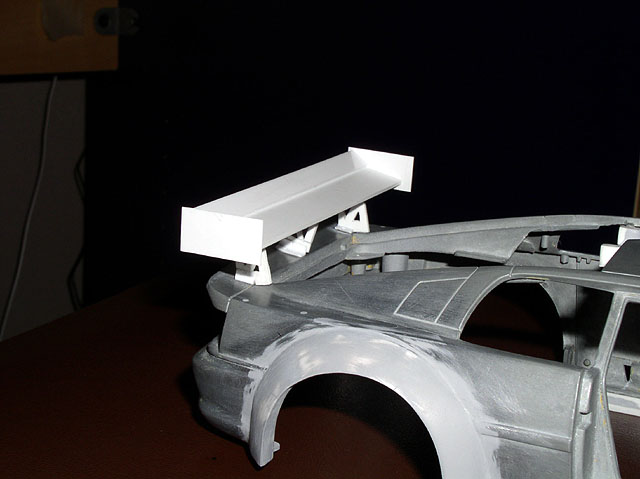

так увлекся изготовлением антикрыла (как говориться на одном дыхании), что забыл сделать промежуточные фотографии. Поэтому выкладываю фотки готового крыла





на самом деле никаких сложностей в изготовлении крыла нет. Самое главное аккуратно все вырезать и склеить. Для изготовления таких деталий я использую Тамиевский Extra Thin Cement. Этот клей сохнет постепенно и позволяет изменять положение деталей относительно друг друга при подгонке. После высыхания он намертво склеивает пластик.

[Александр Литовский]

Просто супер получается. Не могу дождаться фоток конечной модели.

[edman]

Классно, ждём продолжения!!!!

[scale18]

СПАСИБО ЗА ОТЗЫВЫ!!!

[scale18]

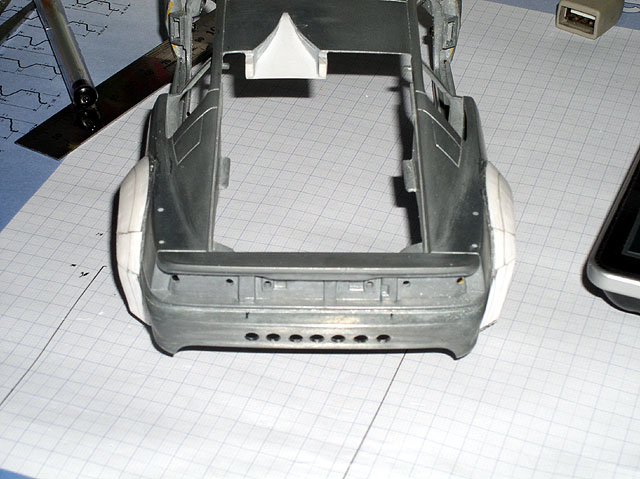

упустил один момент, а именно отверстия в заднем бампере



технология простая - сначала вырезал кусочек скотча нужной ширины и длины (по диаметру и количеству отверстий) и наметил на нем центры,





далее приклеил этот кусок на бампер по центру. Затем острым шилом наметил точки на бампере. После этого начал сверлить. Сначала тонким сверлом 1 мм и так далее в несколько приходов до нужного диаметра. Использовал около 4-5 сверел различного диаметра



[Anarez]

В общем-то обзор этого проекта нужное и полезное дело и многим интересное :)

Супер :)

Вот вопрос возник А какие минимальные обороты для дремеля нужны чтобы просверлить металл модели? Я прикупил машинку, пока не пробовал но она маломощная 12000 об. макс.

Изменено 20 марта 2007 пользователем Highlander

[Серега]

В общем-то обзор этого проекта нужное и полезное дело и многим интересное :)

Супер :)

Вот вопрос возник А какие минимальные обороты для дремеля нужны чтобы просверлить металл модели? Я прикупил машинку, пока не пробовал но она маломощная 12000 об. макс.

При сверлении металла большие обороты не нужны, ИМХО. Сверло сжечь недолго.

А модель вообще не стальная, а так, сплав. Белый металл. Так что оборотов хватит. :D

[scale18]

В общем-то обзор этого проекта нужное и полезное дело и многим интересное :)

Супер :)

Вот вопрос возник А какие минимальные обороты для дремеля нужны чтобы просверлить металл модели? Я прикупил машинку, пока не пробовал но она маломощная 12000 об. макс.



я думаю что при наличии хорошего(нового) сверла такой скорости будет достаточно. Как я уже писал рассверливать металл лучше поэтапно, начиная с максимально малого диаметра. Это позволит точнее и аккуратнее проделать работу

[edman]

А каким пластиком ты заклеивал отверстия на копоте?? Тем что потом надо в печь?

[scale18]

А каким пластиком ты заклеивал отверстия на копоте?? Тем что потом надо в печь?



обычный листовой модельный пластик толщиной 1 мм

[Anarez]

При сверлении металла большие обороты не нужны, ИМХО. Сверло сжечь недолго.

А модель вообще не стальная, а так, сплав. Белый металл. Так что оборотов хватит.

я думаю что при наличии хорошего(нового) сверла такой скорости будет достаточно. Как я уже писал рассверливать металл лучше поэтапно, начиная с максимально малого диаметра. Это позволит точнее и аккуратнее проделать работу

Спасибо за советы :)

[AudiTor]

Очень интересная тема, продолжай... не забывай выкладывать этапы! :)

[edman]

обычный листовой модельный пластик толщиной 1 мм



Если не трудно, можно поп подробнее про этот пластик. ЧТо это? С чем "едят"? Где можно приобрести...

[scale18]

Если не трудно, можно поп подробнее про этот пластик. ЧТо это? С чем "едят"? Где можно приобрести...



купить этот пластик (он еще называется полистерольный) в Москве можно в нескольких местах. Например в магазине Tamiya (ТЦ Москва в Люблино), наверняка есть в магазине "Клуб-ТМ" и т.д. Как правило этот пластик идет в листах различной толщины. От 0,13 мм до 3,2 мм



Так же есть такая фирма Evergreen (http://www.evergreenscalemodels.com/) которая занимается выпуском различных трубок, прутков, уголков из пластика. Работать с их продукцией одно удовольствие. Правда в Москве не видел их в продаже. Приходится заказывать через интернет.

[edman]

купить этот пластик (он еще называется полистерольный) в Москве можно в нескольких местах. Например в магазине Tamiya (ТЦ Москва в Люблино), наверняка есть в магазине "Клуб-ТМ" и т.д. Как правило этот пластик идет в листах различной толщины. От 0,13 мм до 3,2 мм



Так же есть такая фирма Evergreen (http://www.evergreenscalemodels.com/) которая занимается выпуском различных трубок, прутков, уголков из пластика. Работать с их продукцией одно удовольствие. Правда в Москве не видел их в продаже. Приходится заказывать через интернет.



Спасибо, буду знать! Кстати, да, в Люблино есть много всего интересного))

Изменено 21 марта 2007 пользователем edman

[duellist]

Паш, привет!



Помнишь, мы с тобой как-то давеча обсуждали вопрос деталирования (остекления) дверей моделей. На фотке "донора" для твое го Лотуса не совсем видно как у него обстоит с этим дело. Но думаю все рано пригодится когда-нибудь. Вот смотри: http://www.automotiveforums.com/vbulletin/...ad.php?t=675883

Может быть конечно не совсем про остекление, но уж точно про двери :) Вобщем отчет о постройке Ferrari 250 GTO 1964г.. Там походу вырубают ниши под твери с целью сделать их открывающимися, а двеи создают с нуля из тонкой латуни.

Вобчем методику можно взять на вооружение, хотя бы в части апгрейда штатных дверей. С рамкой имхо интереснее смотрицца :)



Сувж,



Дима
