Mercedes-Benz 450 Sel 6.9 W116 В Цех Глубокая доводка до уровня высокой детализации.

#21 Пользователь офлайн   Rub

  • Группа: Aвтомобилист
  • Сообщений: 156
  • Регистрация: 17-Январь 15
  • Member: 9992
  • Город:Москва

Отправлено 28 Май 2015 - 10:51

Ждем продолжения!
0

#22 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 05 Июнь 2015 - 09:25

Да сам себя уже тихо ненавижу за неспособность выкроить время на модель.

Будет продолжение, обязательно будет. Да, в общем-то уже есть продвижки.

Как только появится время, поделаю ещё немного и покажу.


0

#23 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 27 Октябрь 2015 - 13:20

Не прошло и года :biggrin:
Кризис он и в Африке кризис... Заказов всё меньше, а следовательно теперь у меня намного больше остаётся времени на всякого рода хобби и увлечения.
Теперь буду здесь появляться много чаще.
Случился у меня капец полный. Мастерской своей у меня нет, всё приходится делать, как говорится, на коленке и где удобно.
Разложился я, значит на полу и не успел на минутку отлучиться как жена случайно наступила на уже почти готовое днище :84:

Много придётся ровнять. А пока думаю как это сделать что бы не много перепаивать и переклёпывать, за пару вечеров закончил торпеду с консолью.

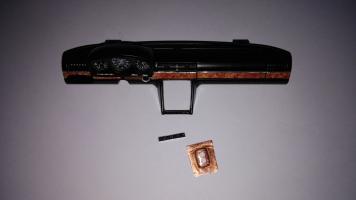

Многие знают как выглядит торпеда на этой моделюхе (фоты с сети)

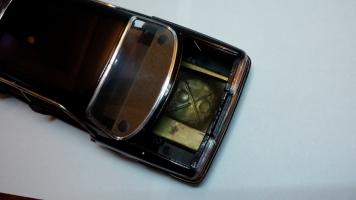

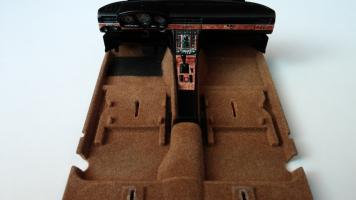

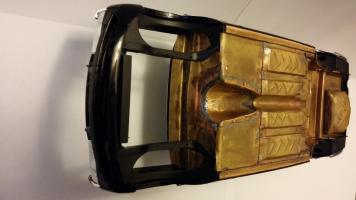

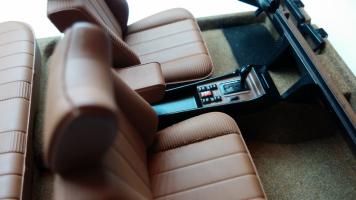

Прикрепленное изображение: 3fb3628s-960.jpg Прикрепленное изображение: 2633628s-960.jpg

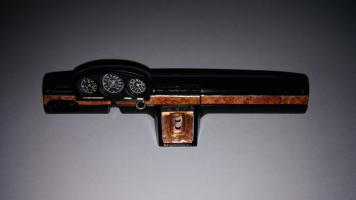

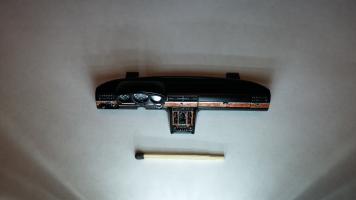

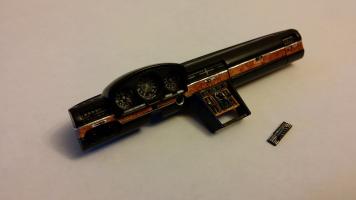

Консоль решил полностью вырезать и заменить своей с нуля, а вместо непонятно какой текстуры дерева взял текстуру корня ореха.

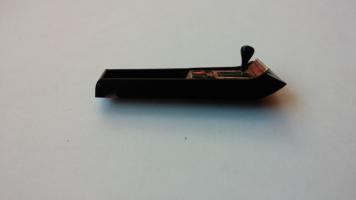

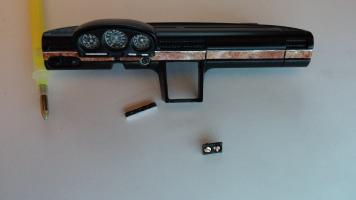

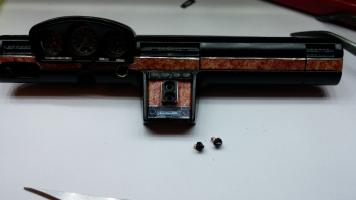

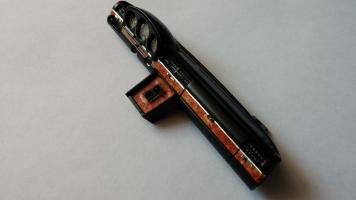

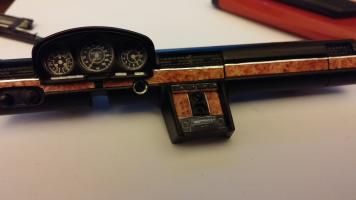

Прикрепленное изображение: 1026151241.jpg Прикрепленное изображение: 1026151235.jpg Прикрепленное изображение: 1026151632.jpg

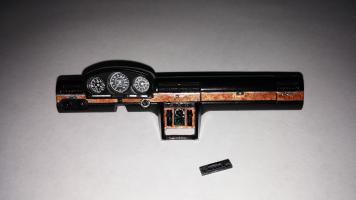

Прикрепленное изображение: 1025152019a.jpg Прикрепленное изображение: 1026151737a.jpg Прикрепленное изображение: 1026151737a.jpg

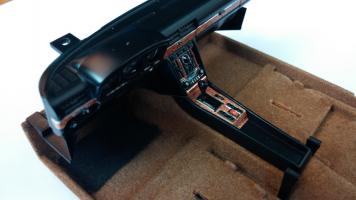

Прикрепленное изображение: 1026151817.jpg Прикрепленное изображение: 1027151024c.jpg Прикрепленное изображение: 1027151700.jpg

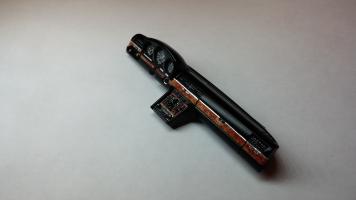

Прикрепленное изображение: 1027151704a.jpg Прикрепленное изображение: 1027151705b.jpg

И результат.
За качество фот прошу прощения, под рукой только телефон.

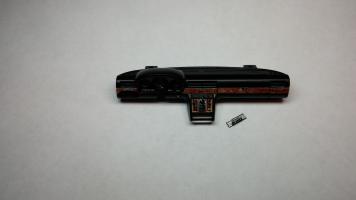

Прикрепленное изображение: 1027151912d.jpg Прикрепленное изображение: 1027151922b.jpg
8

#24 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 231
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 27 Октябрь 2015 - 13:24

Зашибись результат! Консоль как настоящая!!! :thumbsup:
1

#25 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 27 Октябрь 2015 - 13:48

Просмотр сообщенияSerge-Ks (27 Октябрь 2015 - 13:24 ) писал:

Зашибись результат! Консоль как настоящая!!! :thumbsup:
Спасибо!


А я вот в полном ахере от Ваших результатов по Майбаху... слежу за темкой.


1

#26 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 231
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 27 Октябрь 2015 - 15:21

И Тебе спасибо!
Ну ,там-сям косячки по Майбу есть конечно). Идеального ничего нет. Тоже на коленке пилю)))
1

#27 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 29 Октябрь 2015 - 09:35

Пожалуй продолжу...

Пока размышлял над тем как выровнять днище, доделал "бороду"

В общем то она в этом 116-м сделана сносно, но вместо дерева просто коричневого цвета, да и

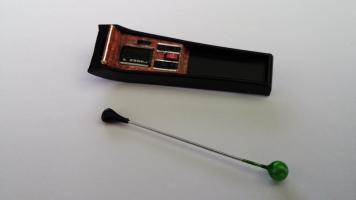

рычаг переключения АКПП криво воткнут в верхний угол панели кулисы. Ну и облой с рычага попросту не снят.

Прикрепленное изображение: 1028151607c.jpg

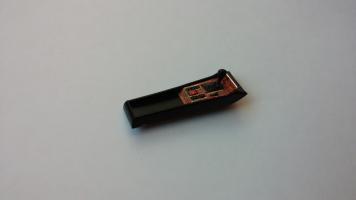

А это уже переделка. Пришлось ещё немного подрезать и подогнать к шахте, а то был зазор в пол миллиметра.

Ну и сделал правильный рычаг и так же правильно его расположил.

Прикрепленное изображение: 1029151043.jpg Прикрепленное изображение: 1029151136a.jpg Прикрепленное изображение: 1029151142.jpg

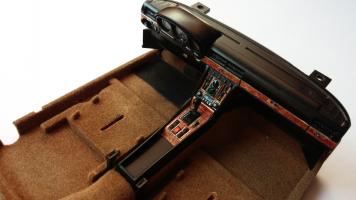

В сборе как то так...

Прикрепленное изображение: 1029151148a.jpg Прикрепленное изображение: 1029151153e.jpg Прикрепленное изображение: 1029151152b.jpg




Затем, обмозговав свои дальнейшие действия по поводу днища, приступил к делу.

С помощью такой то матери и богатого русского языка я его всё же победил :happy:

А затем вдруг осознал что забыл сфотать его в раздавленном состоянии... за что прошу очень прощения.

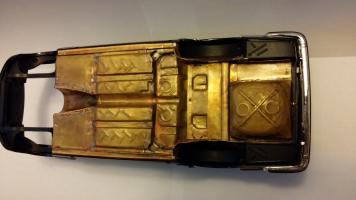

Вот так сегодня выглядит это самое днище. Теперь дело пойдёт быстрее. Уже завтра вечером планирую сделать лонжероны.

Так сказать придать донышку окончательные очертания.

Прикрепленное изображение: 1029151658.jpg Прикрепленное изображение: 1029151657a.jpg Прикрепленное изображение: 1029151653.jpg

Прикрепленное изображение: 1029151654a.jpg Прикрепленное изображение: 1029151659.jpg
11

#28 Пользователь офлайн   Дмитрий 64

  • Группа: Aвтомобилист
  • Сообщений: 6 503
  • Регистрация: 25-Май 12
  • Member: 8847
  • Город:St. Petersburg, Rus.Federation

Отправлено 29 Октябрь 2015 - 13:36

Молодец, что такую классную работу делаешь!
Жаль только, что она превратилась в долгострой!
Всё аккуратно так и напоминает теперь действительно копию настоящего автомобиля.
Не пойму только, как ты мелочёвку всю эту удерживаешь в пальцах? Когда размер отдельных элементов сопоставим чуть ли не с размерами не то что пылинок, но меньше бисера!
Изображение ДМИТРИЙ
1

#29 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 231
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 29 Октябрь 2015 - 15:18

Передняя консоль реально удалась!!! С удовольствием насладился просмотром фото!)))
1

#30 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 29 Октябрь 2015 - 16:13

Дмитрий 64, ,

это ещё не мелкие детали. Мелкие у тех кто занимается 43-м и меньшими масштабами.

А вообще мне уже давно пора себя научить пользоваться лупой. Может было бы что более детализированное.

Ну да ладно, на движке оторвусь по полной :biggrin:

А то что долгострой да, самому неприятно. Иногда случается острая нехватка времени на всё запланированное.

Приходится выделять на все мои интересности буквально по крупинке вечернего.

Я уже даже свой любимый стимпанк (проекты) временно отложил в долгий ящик. Думаю на днях возобновить хоть один долгострой.

Спасибо!




Serge-Ks,

Спасибо! Постараюсь и в дальнейшем не подкачать.






0

#31 Пользователь офлайн   yug

  • Группа: Aвтомобилист
  • Сообщений: 68
  • Регистрация: 25-Сентябрь 14
  • Member: 9878
  • Город:Тирасполь

Отправлено 15 Октябрь 2016 - 02:55

Приветствую завсегдатаев mdiecast!

Приношу свои глубочайшие извинения всем кто с интересом следил за данной темой. Причин тому что я так на долго пропал масса...

Пошли заказы, на модель практически не осталось времени, а затем у меня обнаружился серьёзный недуг. В общем

пришлось заморозить все работы и проекты, а так же отказаться от "вкусных" заказов.

Как говорится <хочешь нашмешить Бога, расскажи ему свои планы>.

Сейчас мне немного легче. На серьёзную работу меня не хватит, ну а модельке пару часов в день я всё же начну уделять.

И так...

Времени на раздумья и разглядывания уже проделанной работы было хоть отбавляй, а по этому было решено внести

довольно большие изменения в уже почти готовое днище (сравнить можно по предыдущим фотам). А именно в задние

колёсные ниши и всю переднюю часть. Самым сложным было сделать хоть какое то подобие оригинальных лонжеронов

и подкапотного пространства. Да и то, что сейчас сделано мжно сказать болванка в неокончательном виде... будут внесены

корректировки и добавления. Но самое сложное позади, а всё самое интересное впереди (сроки указывать не буду :biggrin:)

Так же сделал заднюю балку и путём нагрева подкорректировал родные гитары (на удивление довольно точные детальки
из немногих).

Холодную сварку использую как выравнивающий материал. Под ней так же металл.



Ну и, по традиции, фоты...
