Mercedes 28/95 Hp, Mb 170Vk (Hand Made) ручная работа - пластик, масштаб 1/43

#1 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 01 Декабрь 2012 - 14:15

Mercedes 28/95 hp Sport Phaeton

Шасси № 27003
Двигатель № 55588

Производство: Зиндельфинген, 1924 год

По словам реставратора, автомобиль сегодня выдает "100 реальных лошадиных сил".

Сразу скажу, что прототип был мной выбран не для того, чтобы показать свое видение "деревянного" кузова, а просто потому, что автомобиль мне банально понравился. Вряд ли я при имитации применю какую-нибудь неизведанную технологию, скорее всего тоже буду красить, но не обязательно - есть еще варианты. Честно говоря, об этом пока не думалось. Достигнуть эффектности и изящества моделей Александра наверное сразу не получится, поэтому о каком-либо тиражировании разговор пока вести не будем. Тем не менее, технологию буду строить с оглядкой на возможность копирования, а там посмотрим, будет ли смысл...

Масштаб, естесственно: 1/43. Число люверсов будет соответствовать оригиналу, это я обещаю. :smile:

Прикрепленные изображения

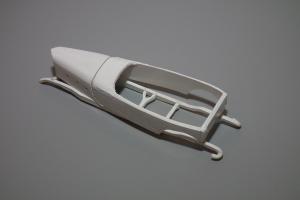

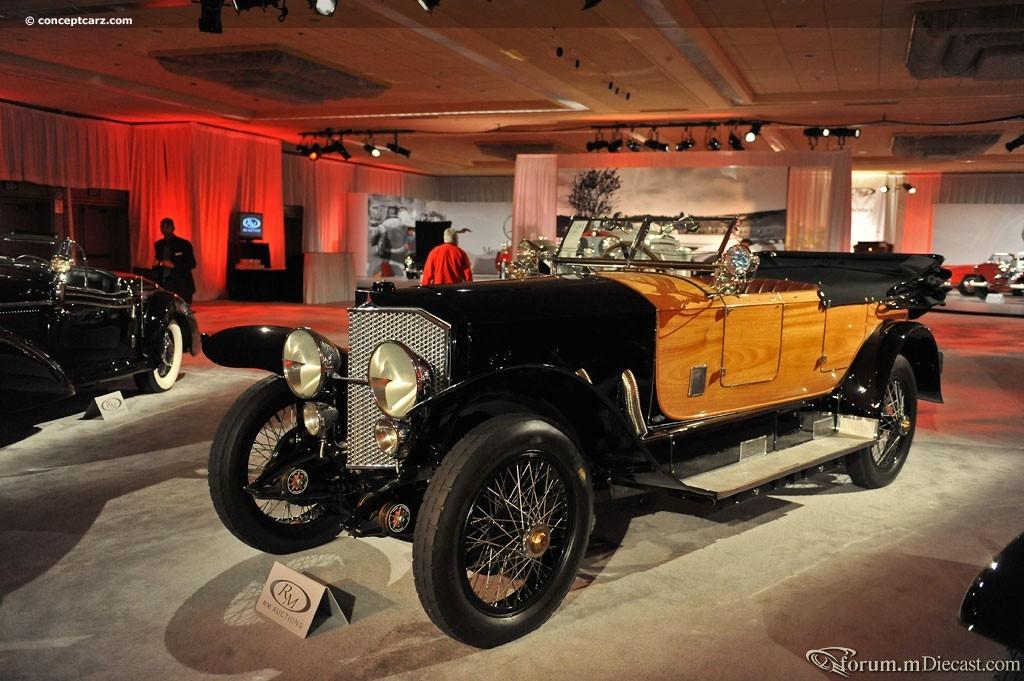

  • Прикрепленное изображение: Mercedes_28_95_hp_Sport_Phaeton_1924_01.jpg
  • Прикрепленное изображение: Mercedes_28_95_hp_Sport_Phaeton_1924_02.jpg
  • Прикрепленное изображение: Mercedes_28_95_hp_Sport_Phaeton_1924_03.jpg

Сообщение отредактировал VladSity: 19 Июнь 2013 - 03:35


#2 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 01 Декабрь 2012 - 14:17

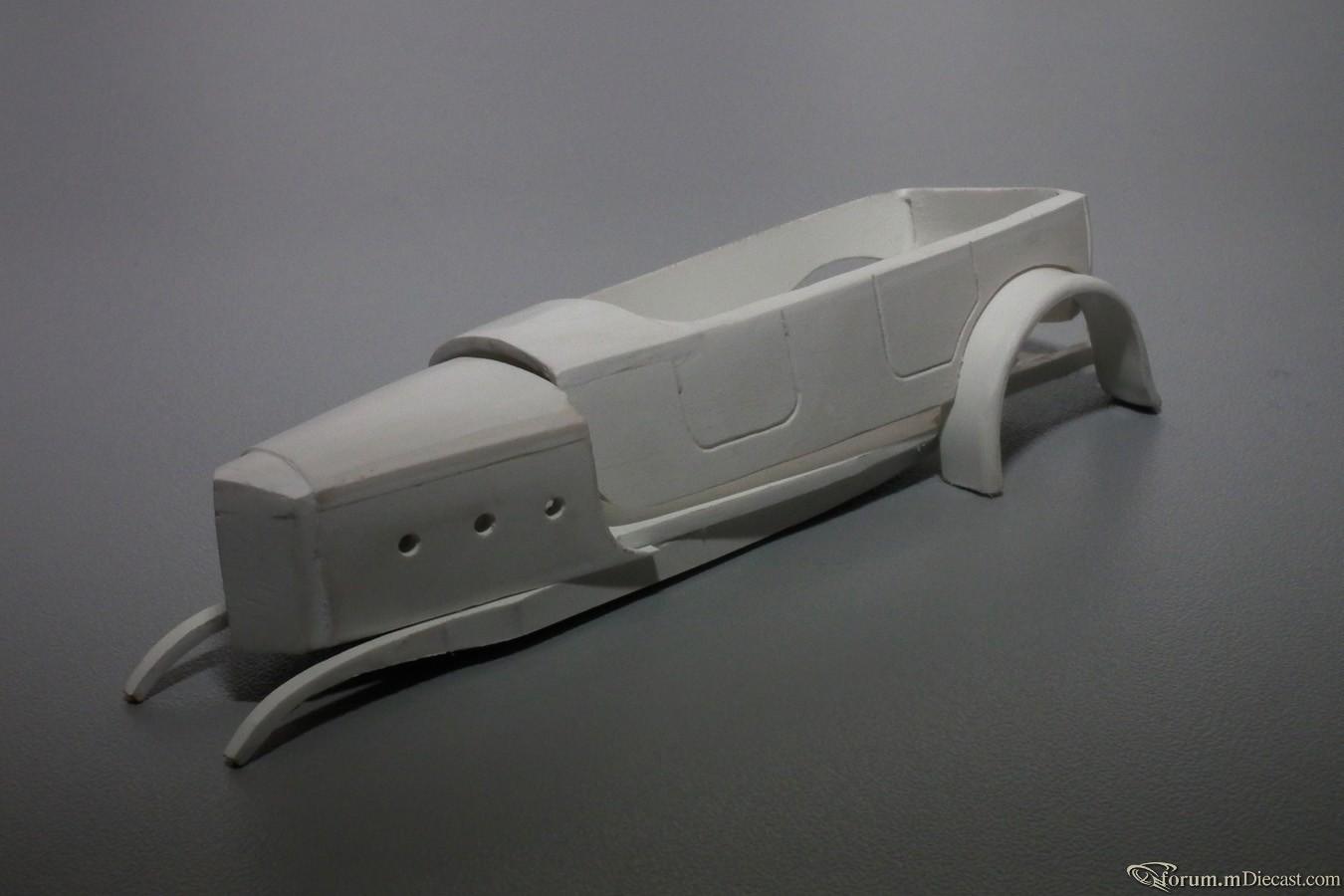

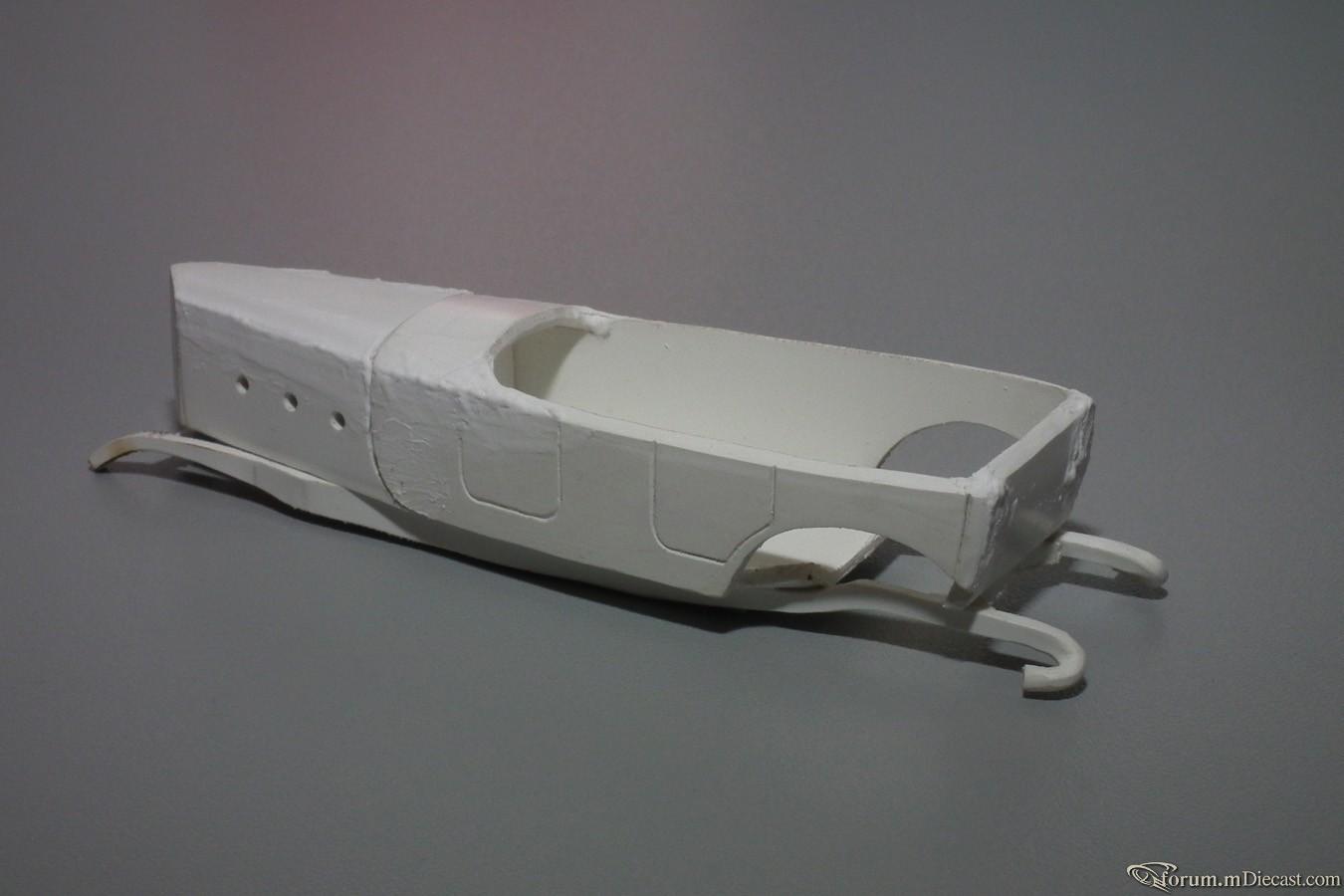

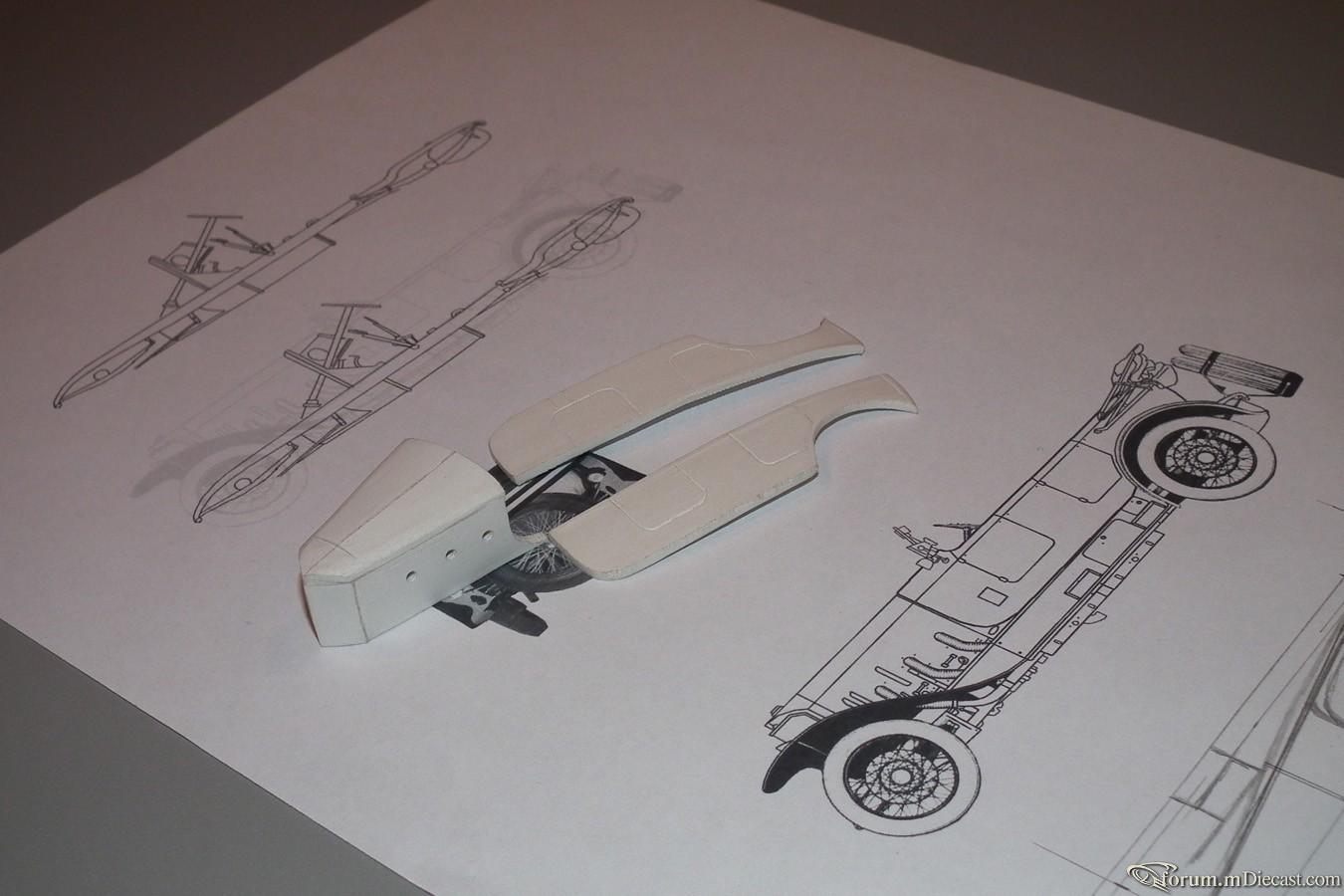

Материал - пластик, оставшийся после затяжного домашнего ремонта: обрезки профилей пластиковых окон, кабель-каналов и прочего, что обычно выбрасывается. Клей - "Revell".
Инструменты - дремель и надфили, ну это стандартно... Резать сразу точно и ровно я пока не научился, поэтому оставляю запас для последующего вытачивания детали. Чертежи делал сам, зная базовые размеры и исправляя искажения на фотографиях, этого вполне можно добиться. Единственное, буду благодарен, если кто-то мне подскажет, как должны выглядеть при виде снизу картер двигателя и коробка.

Первая ошибка при изготовлении, как ни странно, вселила уверенность в благополучный исход предприятия: случилось так, что я сделал недостаточный изгиб верхней части капота и моторный отсек получился немного меньше нужной высоты. Помня, что пластик при недостаточной толщине листа можно склеивать слоями, я просто добавил сверху еще один лист, плотно приклеив его по всей поверхности и немного обточив. Подумалось: если уж такие глобальные ошибки этот материал позволяет исправлять, то я с этим наверняка справлюсь.

Прикрепленные изображения

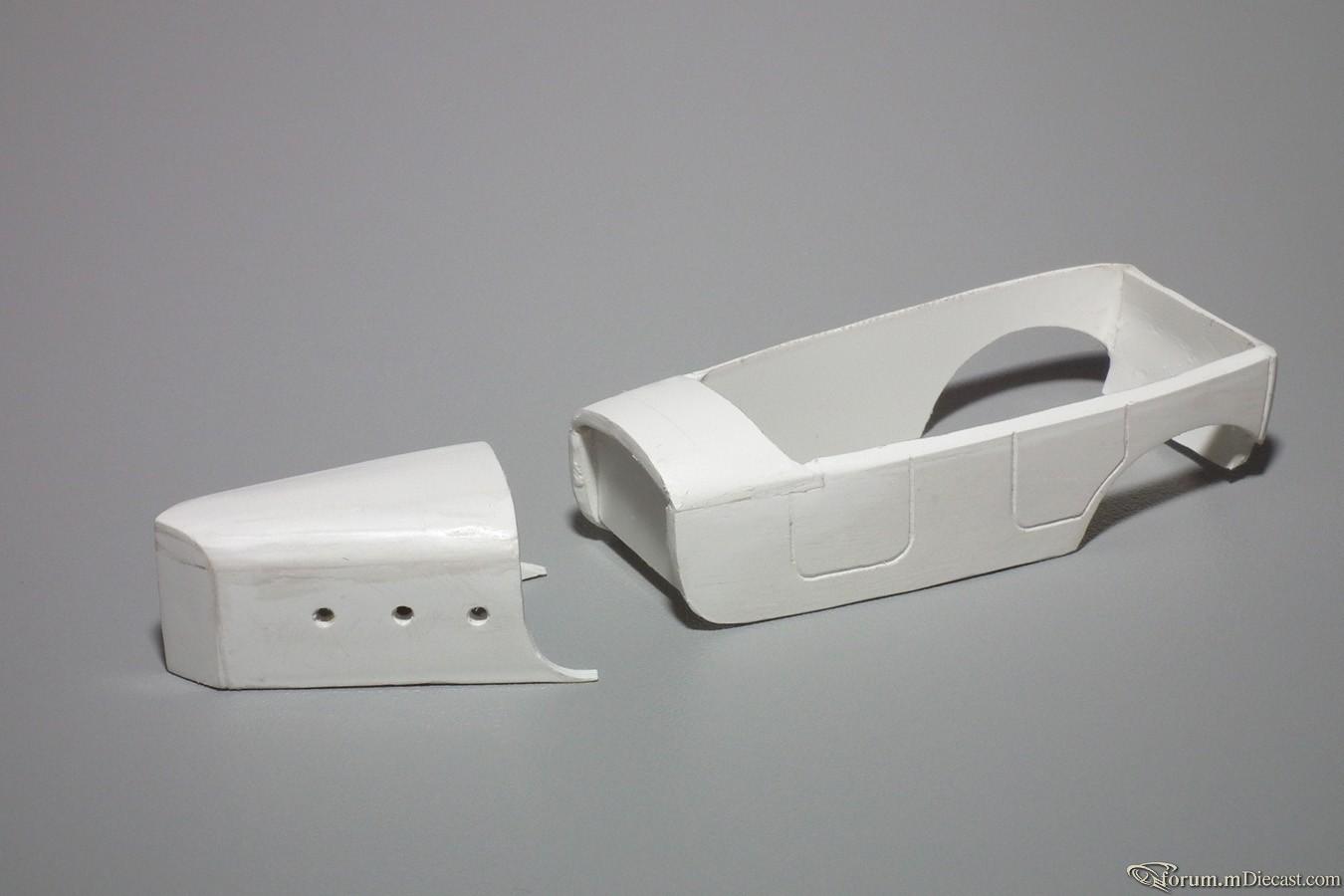

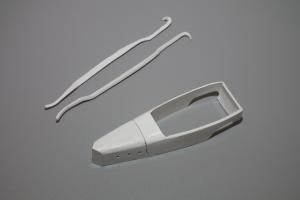

  • Прикрепленное изображение: DSCF0002.JPG
  • Прикрепленное изображение: DSCF0001.JPG


#3 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 01 Декабрь 2012 - 14:20

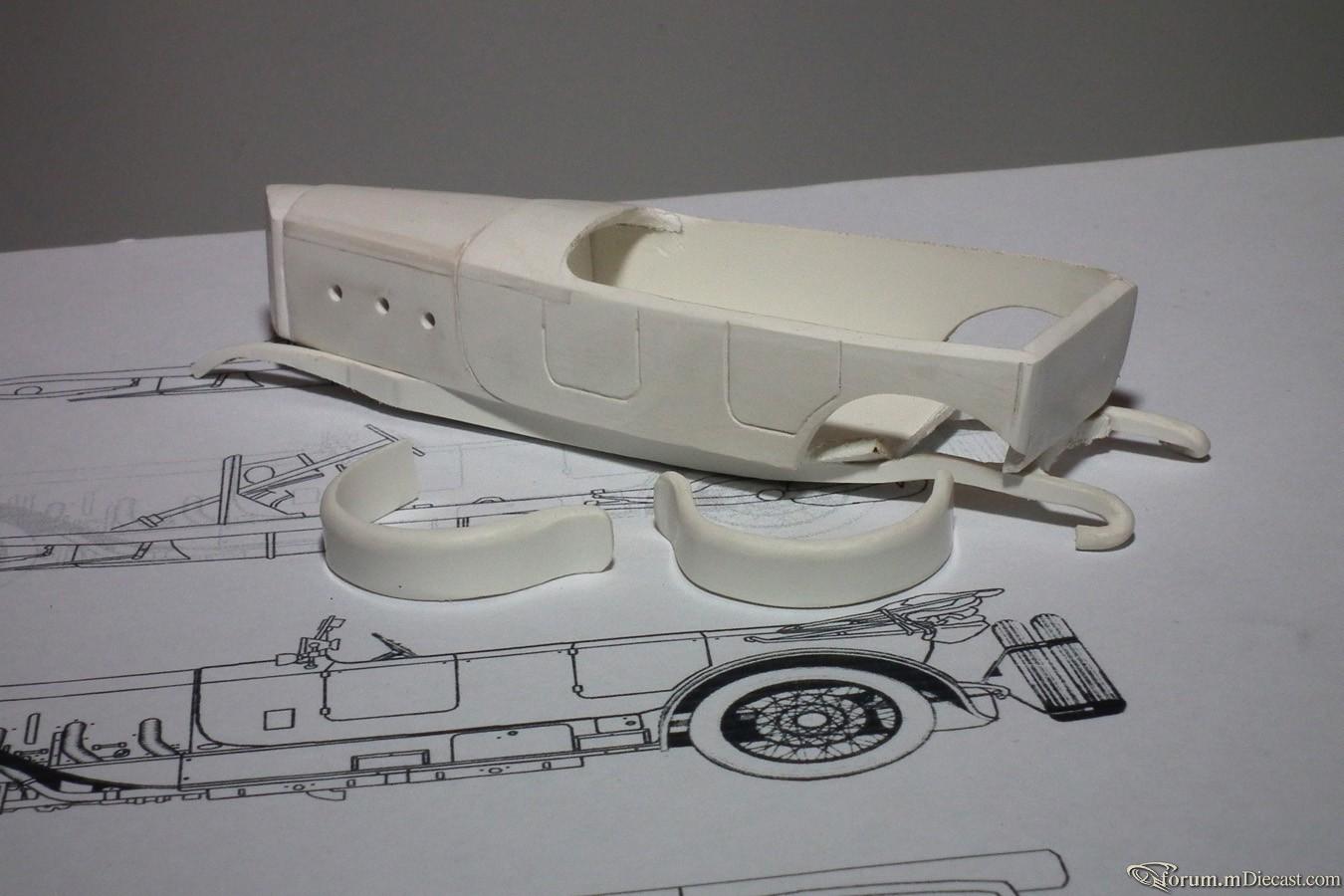

Детали я пока лишь грубо пристыковываю друг к другу, поверхности только намечаю. Вырезал заготовки для рамы. Дверные проемы тоже наметил на будущее, там будет проложена проволочка по периметру. В общем, учусь работать с очень благодарным материалом.

Прикрепленные изображения

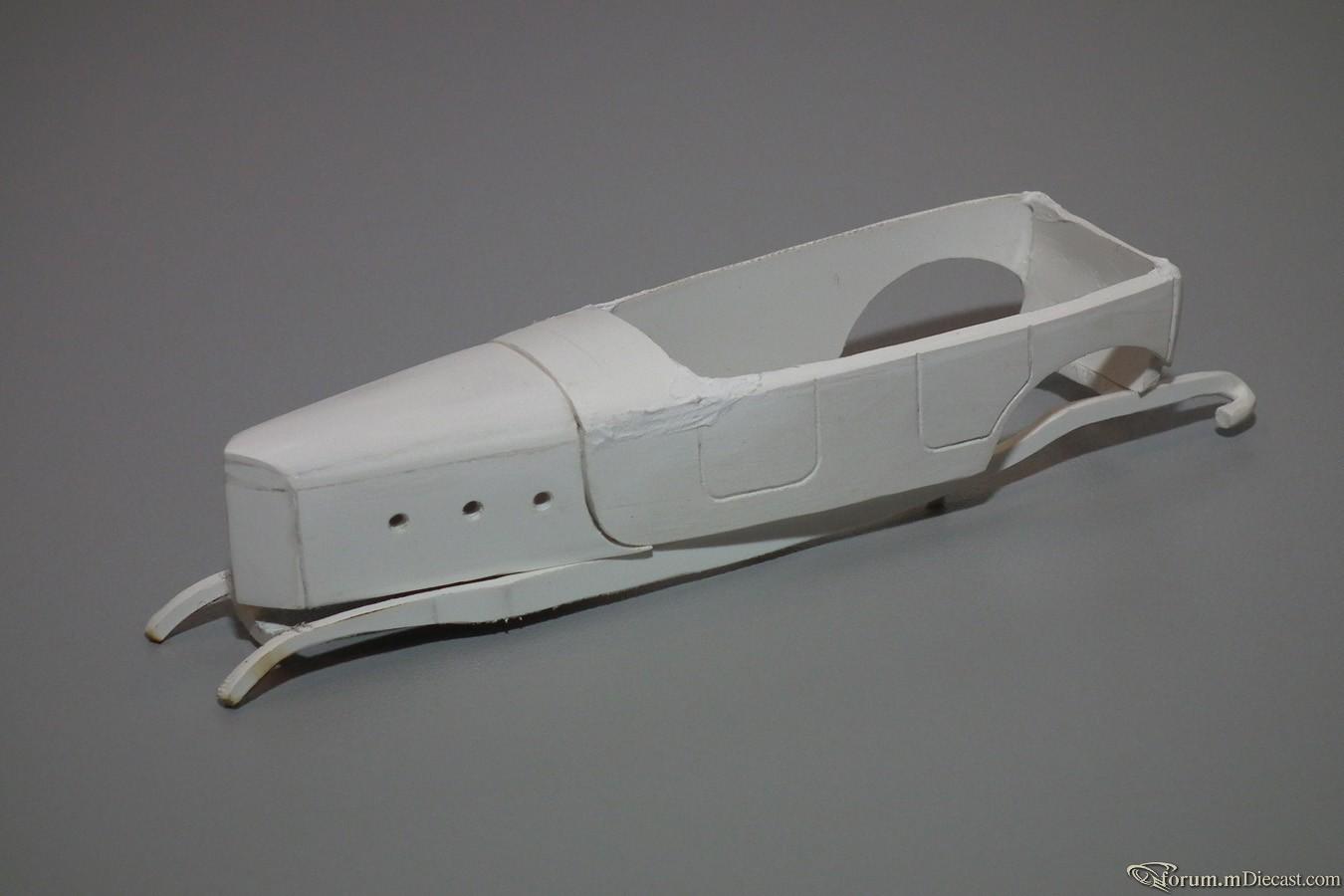

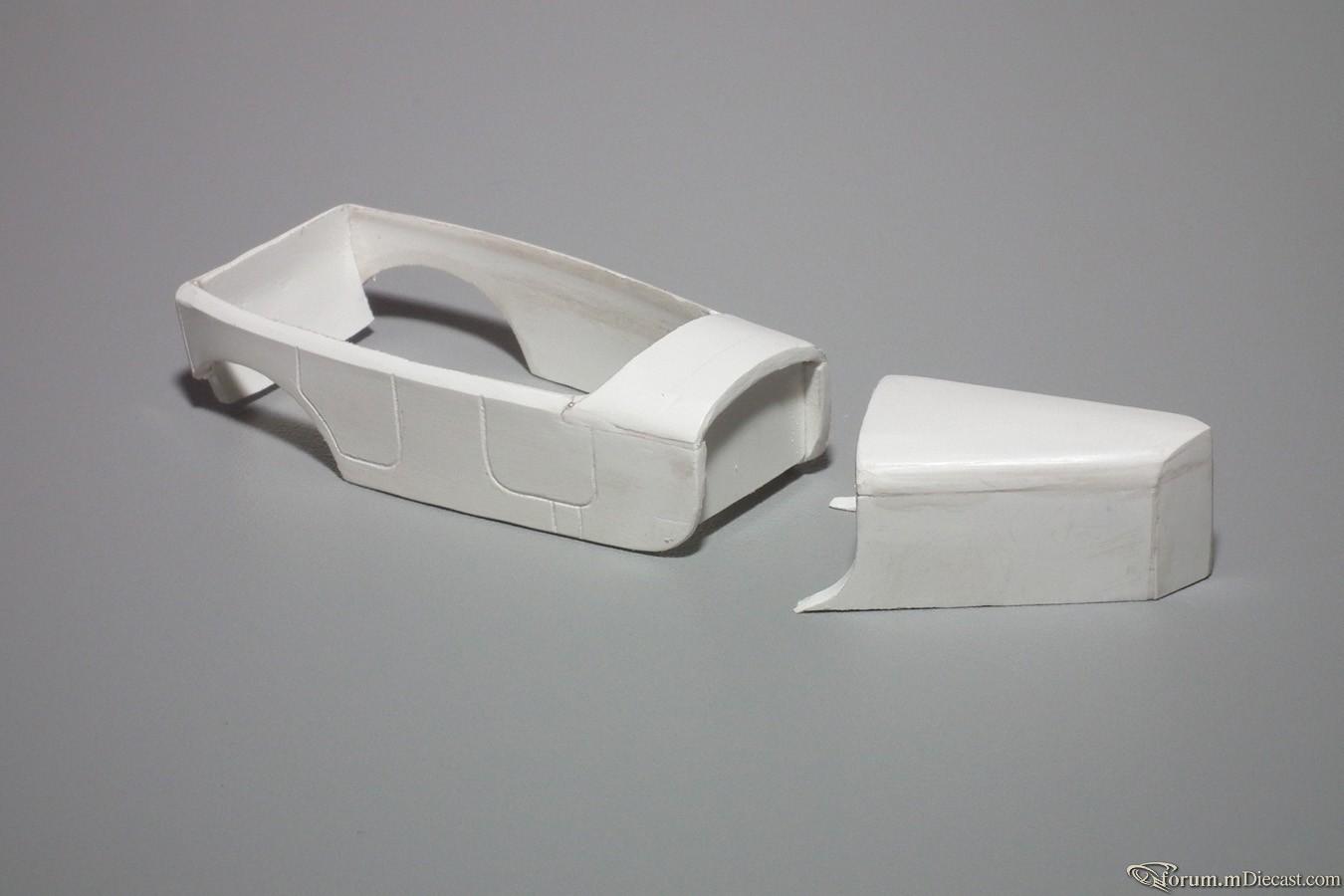

  • Прикрепленное изображение: DSCF0003.JPG
  • Прикрепленное изображение: DSCF0004.JPG
  • Прикрепленное изображение: DSCF0005.JPG


#4 Пользователь офлайн   Nur964

  • Группа: Aвтомобилист
  • Сообщений: 174
  • Регистрация: 24-Январь 10
  • Member: 7560
  • Город:Odessa

Отправлено 01 Декабрь 2012 - 16:44

нужно переименовать форум на клуб Мерседес...)))
п.с - подпишусь на вашу тему.хорошее начало!удачи!)
OnlyAir
1

#5 Пользователь офлайн   alexgol

  • Группа: Inactive
  • Сообщений: 878
  • Регистрация: 07-Июль 10
  • Member: 7805
  • Город:Москва

Отправлено 02 Декабрь 2012 - 02:30

Просмотр сообщенияVladSity (01 Декабрь 2012 - 14:20 ) писал:

В общем, учусь работать с очень благодарным материалом.


Ну, вот, давно бы так. Ведь гораздо проще чем бумага. Но, на мой взгляд, стоило бы собрать сначала нижнюю часть (раму) в чистоте и на этой основе строить кузов. Иначе потом тяжело будет подгонять детали друг к другу.
С уважением, Александр.

#6 Пользователь офлайн   дима

  • Группа: Inactive
  • Сообщений: 1 121
  • Регистрация: 03-Декабрь 07
  • Member: 5245
  • Город:Моск. обл.

Отправлено 02 Декабрь 2012 - 03:11

Просмотр сообщенияNur964 (01 Декабрь 2012 - 16:44 ) писал:

нужно переименовать форум на клуб Мерседес...)))
п.с - подпишусь на вашу тему.хорошее начало!удачи!)



Просто те кто начал делать не Мерседес почему то его не доделывают)))
Даже пальцем в него тыкать не буду...

#7 Пользователь офлайн   Nur964

  • Группа: Aвтомобилист
  • Сообщений: 174
  • Регистрация: 24-Январь 10
  • Member: 7560
  • Город:Odessa

Отправлено 02 Декабрь 2012 - 06:23

Просмотр сообщениядима (02 Декабрь 2012 - 03:11 ) писал:

Просто те кто начал делать не Мерседес почему то его не доделывают)))
Даже пальцем в него тыкать не буду...


доделают) честно) думаю уже скоро...)
OnlyAir
1

#8 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 02 Декабрь 2012 - 08:00

Просмотр сообщенияalexgol (02 Декабрь 2012 - 02:30 ) писал:

...стоило бы собрать сначала нижнюю часть (раму) в чистоте и на этой основе строить кузов. Иначе потом тяжело будет подгонять детали друг к другу.


Я продумывал это. У меня будет днище кузова и рама - одной деталью, на ней же будет и часть салона, нужно иметь готовый кузов, чтобы примеряться к нему по ходу работы. Ведь форма кузова все равно не изменится, она и не имеет права измениться! :cool:
Второе: не имея чертежей, мне приходится рассчитывать все размеры по контрольным точкам и видимым деталям, они же и остануться видимыми у готовой модели, поэтому они логично - на первом плане.

Всем спасибо за поддержку и одобрение! :smile: Пшел дальше пилить...

#9 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 02 Декабрь 2012 - 11:55

Александр, дико прошу прощения, повелся на проставление "плюсиков" на сообщениях, в натуре - блондинка в соцсетях... :blush:
Вам случайно поставил минус. Это неправда и не со зла, промахнулся, как отменить не знаю.
Меня забанят? Меня расстреляют? Мы все умрем? :sad:

P.S.: опа... теперь там единичка. Справедливость восстановлена! Спасибо вам, добрые люди.

Сообщение отредактировал VladSity: 02 Декабрь 2012 - 12:14


#10 Пользователь офлайн   Pavel013

  • Группа: Aвтомобилист
  • Сообщений: 478
  • Регистрация: 28-Ноябрь 10
  • Member: 7994

Отправлено 02 Декабрь 2012 - 13:28

Просмотр сообщенияVladSity (02 Декабрь 2012 - 11:55 ) писал:

...
P.S.: опа... теперь там единичка. Справедливость восстановлена! ...


Я так думаю, что в этой теме не будет "минусов" :thumbsup:
С уважением, Павел.
MBMC (Mercedes-Benz Modellauto-Club)
1

#11 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 03 Декабрь 2012 - 03:31

По поводу рамы: кое-что было понятно из фотографии шасси в профиль, остальное додумываю по аналогии с рамами других моделей, также по фотографиям сделанным на сборочном конвейере. Обработку оставляю "на сладкое" - очень увлекательный процесс. :smile:
Шпатлевка - оставшаяся после ремонта "Полилюкс" (для древесины), адгезия к пластику отличная но... из неглубокой царапины шириной меньше половины миллиметра вываливается при обработке, хоть расширяй эти царапины... :sad:

Прикрепленные изображения

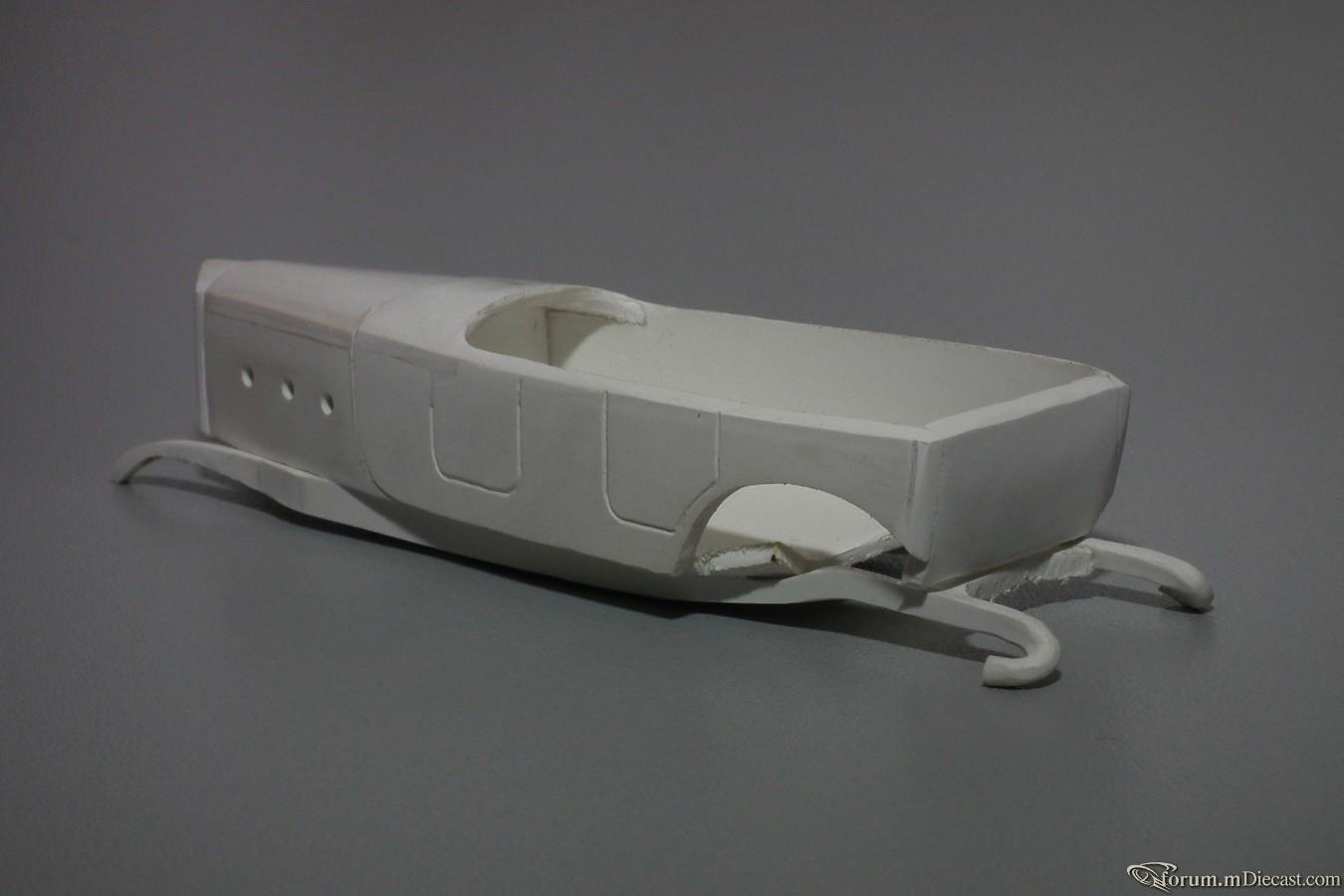

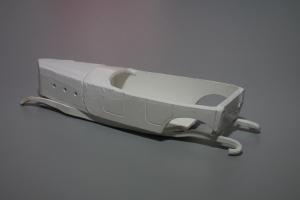

  • Прикрепленное изображение: DSCF6721.JPG
  • Прикрепленное изображение: DSCF6706.JPG
  • Прикрепленное изображение: DSCF6704.JPG


#12 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 03 Декабрь 2012 - 10:34

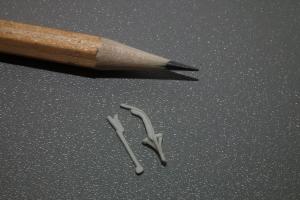

Первый опыт изготовления мелких деталей. :cool: Пора линзой обзавестись...

Прикрепленные изображения

  • Прикрепленное изображение: DSCF6771.JPG


#13 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 05 Декабрь 2012 - 08:22

На предыдущих фотках видно, что потерялась грань между верхней частью капота и боковинами. Восстановил. Жена говорит: лодочка получилась.
Клей "Revell" отклеивается раз за разом, зараза... Есть шо-нибуть более приемлемое? Если этот пластик в ацетоне развести, клей получится?

Прикрепленные изображения

  • Прикрепленное изображение: DSCF6790.JPG
  • Прикрепленное изображение: DSCF6801.JPG
  • Прикрепленное изображение: DSCF6806.JPG


#14 Пользователь офлайн   GAI-M

  • Группа: Aвтомобилист
  • Сообщений: 209
  • Регистрация: 14-Сентябрь 06
  • Member: 493
  • Город:Санкт-Петербург

Отправлено 05 Декабрь 2012 - 09:09

Просмотр сообщенияVladSity (05 Декабрь 2012 - 08:22 ) писал:

На предыдущих фотках видно, что потерялась грань между верхней частью капота и боковинами. Восстановил. Жена говорит: лодочка получилась.
Клей "Revell" отклеивается раз за разом, зараза... Есть шо-нибуть более приемлемое? Если этот пластик в ацетоне развести, клей получится?


Попробуй этот:

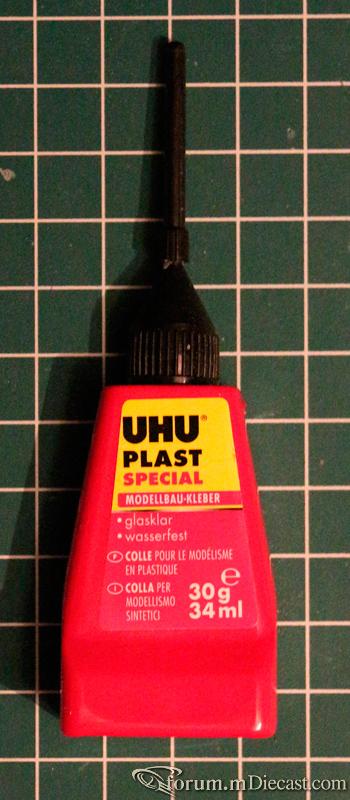

Прикрепленное изображение: UHUplastGLUE.jpg
...хотя он тоже может не подойдет.
Если пластик, что используется в постройке модели
растворится в ацетоне,то его и использоват,ь как клей.
1

#15 Пользователь офлайн   дима

  • Группа: Inactive
  • Сообщений: 1 121
  • Регистрация: 03-Декабрь 07
  • Member: 5245
  • Город:Моск. обл.

Отправлено 06 Декабрь 2012 - 07:04

немного фото по теме

Прикрепленные изображения

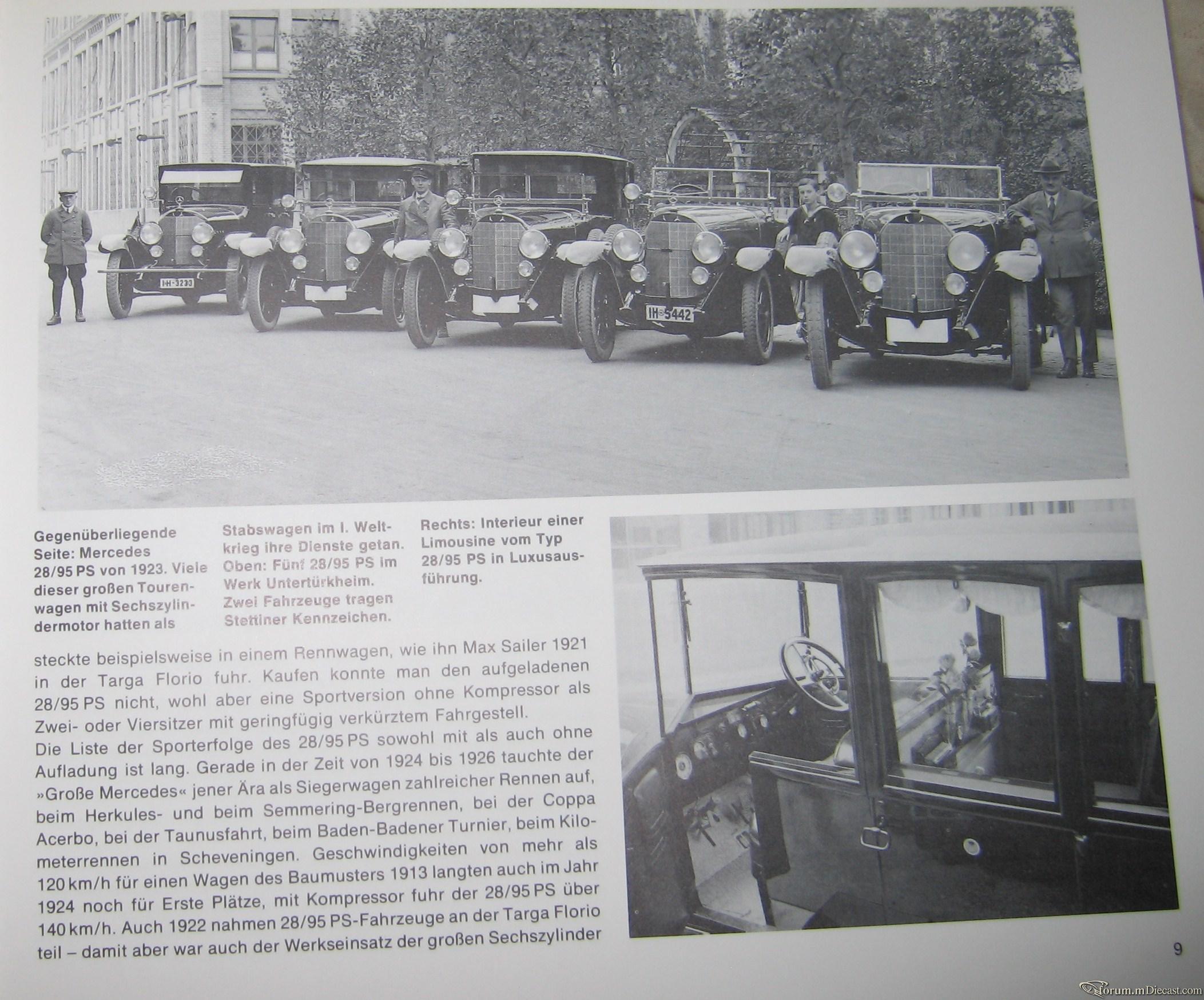

  • Прикрепленное изображение: IMG_3005.JPG
  • Прикрепленное изображение: IMG_3009.JPG
  • Прикрепленное изображение: IMG_3011.JPG
  • Прикрепленное изображение: IMG_3012.JPG


#16 Пользователь офлайн   alexgol

  • Группа: Inactive
  • Сообщений: 878
  • Регистрация: 07-Июль 10
  • Member: 7805
  • Город:Москва

Отправлено 06 Декабрь 2012 - 08:15

Просмотр сообщенияVladSity (05 Декабрь 2012 - 08:22 ) писал:


Клей "Revell" отклеивается раз за разом, зараза... Есть шо-нибуть более приемлемое? Если этот пластик в ацетоне развести, клей получится?


Revell - для моделей из полистирола. Видимо, пластик, оставшийся после ремонта, полистиролом не является. Для чистоты эксперимента очень рекомендую зайти на сайт магазина "Верфь на столе" и заказать американский полистирол Evergreen. Все проблемы со склейкой и обработкой сразу исчезнут.
С уважением, Александр.

#17 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 06 Декабрь 2012 - 09:15

Просмотр сообщениядима (06 Декабрь 2012 - 07:04 ) писал:

немного фото по теме

Спасибо, Дима! :smile: А коробка поперек еще больше озадачила... Но она, кажется, снизу полукруглым кожухом закрыта.

Просмотр сообщенияalexgol (06 Декабрь 2012 - 08:15 ) писал:

... американский полистирол Evergreen. Все проблемы со склейкой и обработкой сразу исчезнут.

Спасибо огромное! Это то, что нужно. :smile: Правда, Зеленоград от меня - не быстро по нынешним пробкам, завтра позвоню им...

А я пока задние крылышки сделал. Может я и напрасно так подробно все фотографирую, просто мне самому бывает очень интересно смотреть подобные вещи, может и еще кому-нибудь... :smile:

Прикрепленные изображения

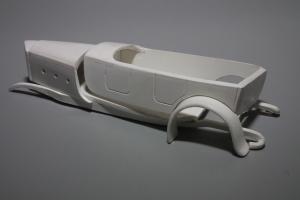

  • Прикрепленное изображение: DSCF6808.JPG
  • Прикрепленное изображение: DSCF6811.JPG
  • Прикрепленное изображение: DSCF6820.JPG

Сообщение отредактировал VladSity: 06 Декабрь 2012 - 09:25


#18 Пользователь офлайн   alexgol

  • Группа: Inactive
  • Сообщений: 878
  • Регистрация: 07-Июль 10
  • Member: 7805
  • Город:Москва

Отправлено 06 Декабрь 2012 - 09:44

Просмотр сообщенияVladSity (06 Декабрь 2012 - 09:15 ) писал:

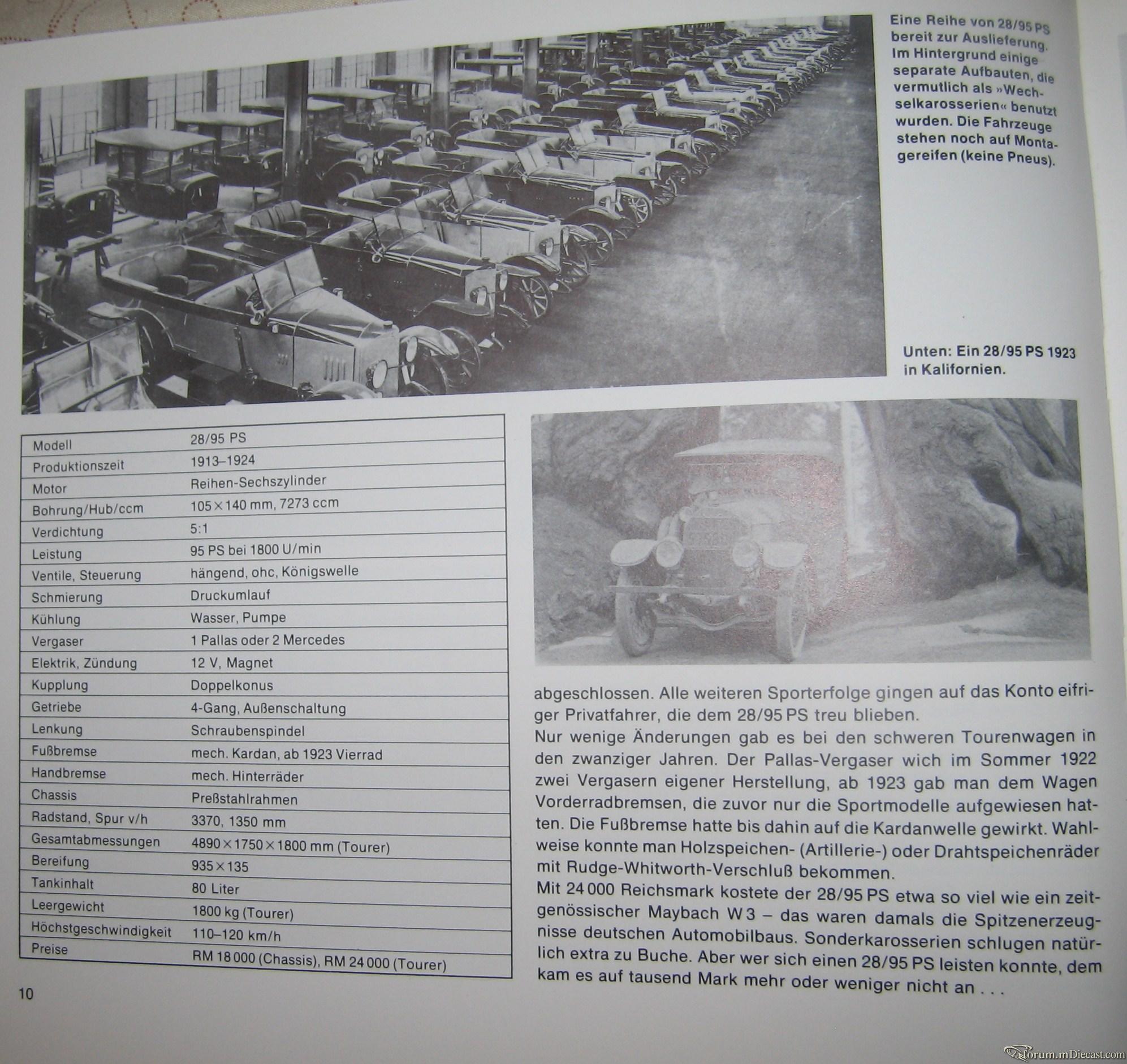

Спасибо, Дима! :smile: А коробка поперек еще больше озадачила... Но она, кажется, снизу полукруглым кожухом закрыта.

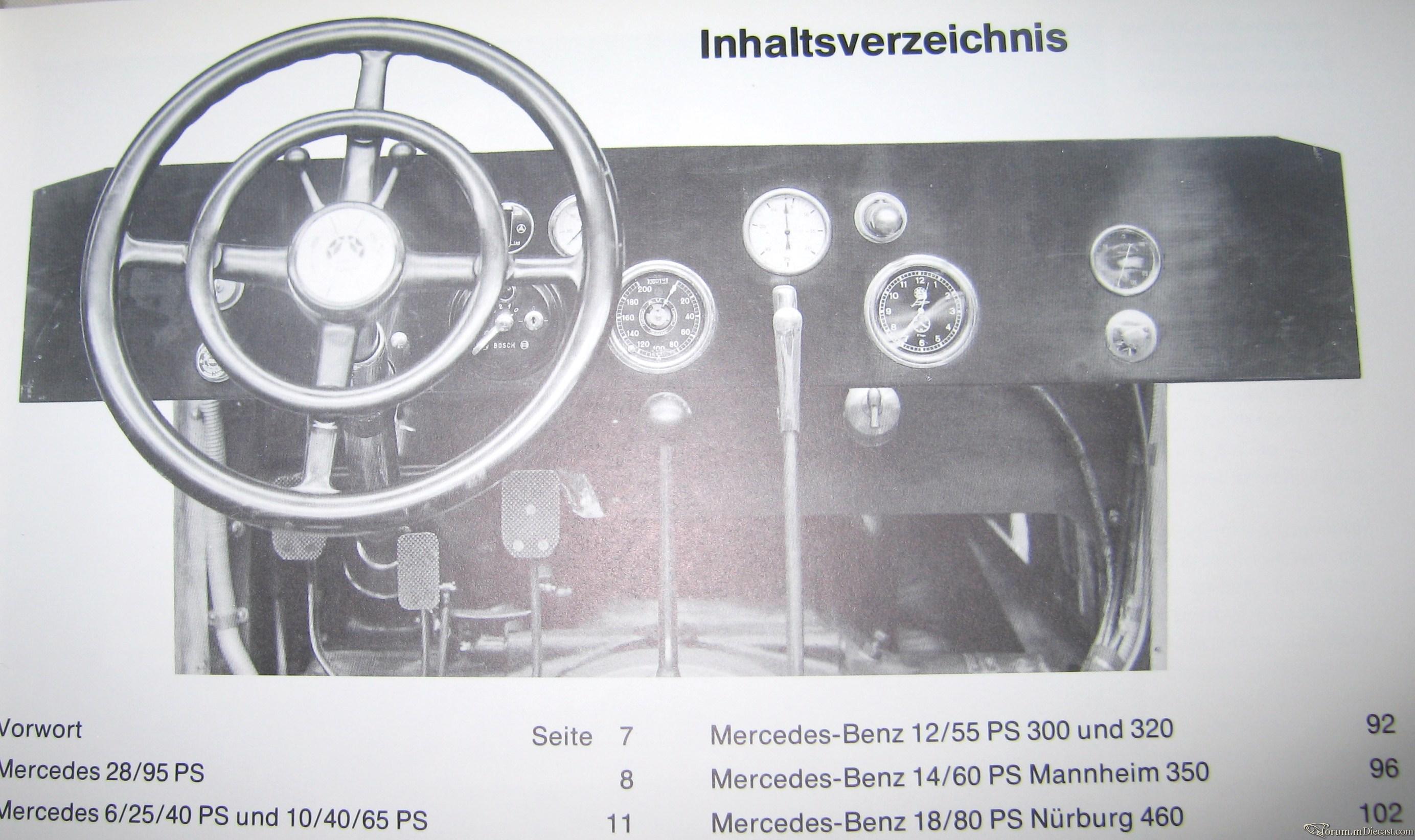

С карданным приводом кожух обычно коробку закрывает. В помощь пара фоток, только они на 10 лет старше, но думаю, конструкция не сильно изменилась.

По поводу Зеленограда - у них заказы студенты на электричках возят, пробки не страшны.

Прикрепленные изображения

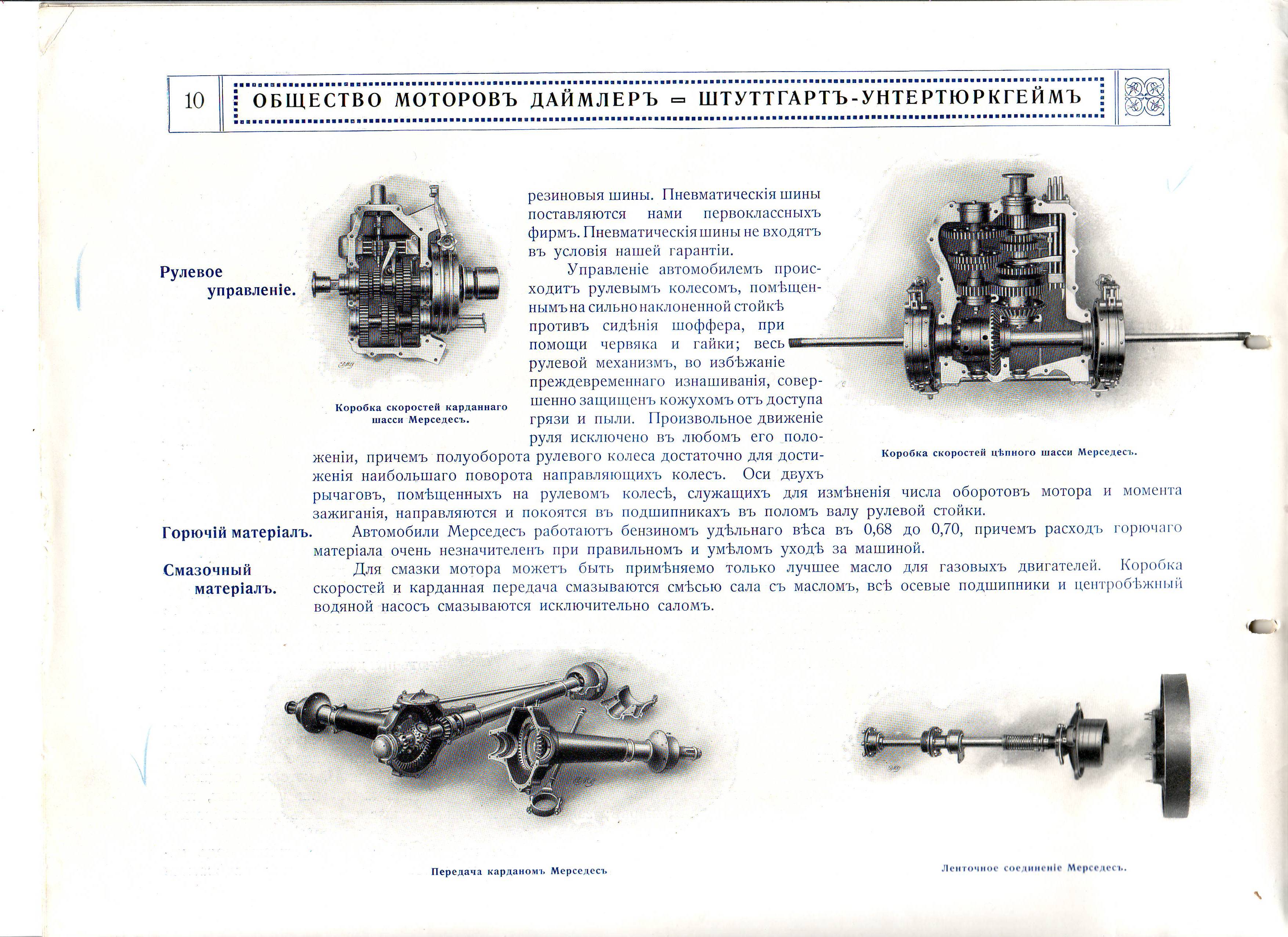

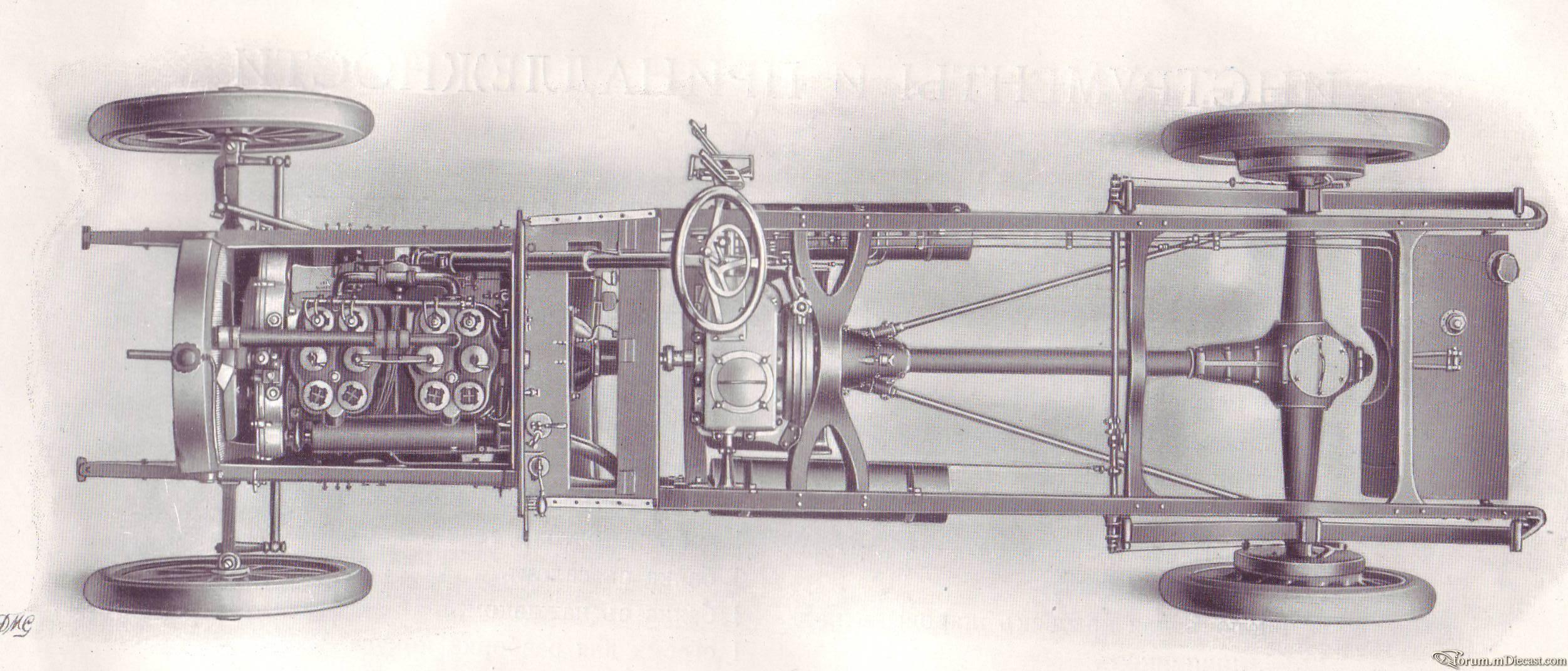

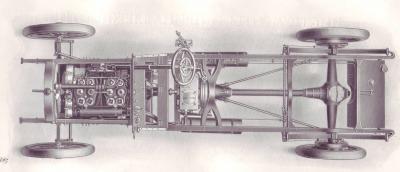

  • Прикрепленное изображение: Scan10057.JPG
  • Прикрепленное изображение: Scan10068.JPG

Сообщение отредактировал alexgol: 06 Декабрь 2012 - 09:44

С уважением, Александр.

#19 Пользователь офлайн   VladSity

  • Группа: Inactive
  • Сообщений: 621
  • Регистрация: 07-Апрель 10
  • Member: 7676
  • Город:Москва

Отправлено 06 Декабрь 2012 - 10:02

Просмотр сообщенияalexgol (06 Декабрь 2012 - 09:44 ) писал:

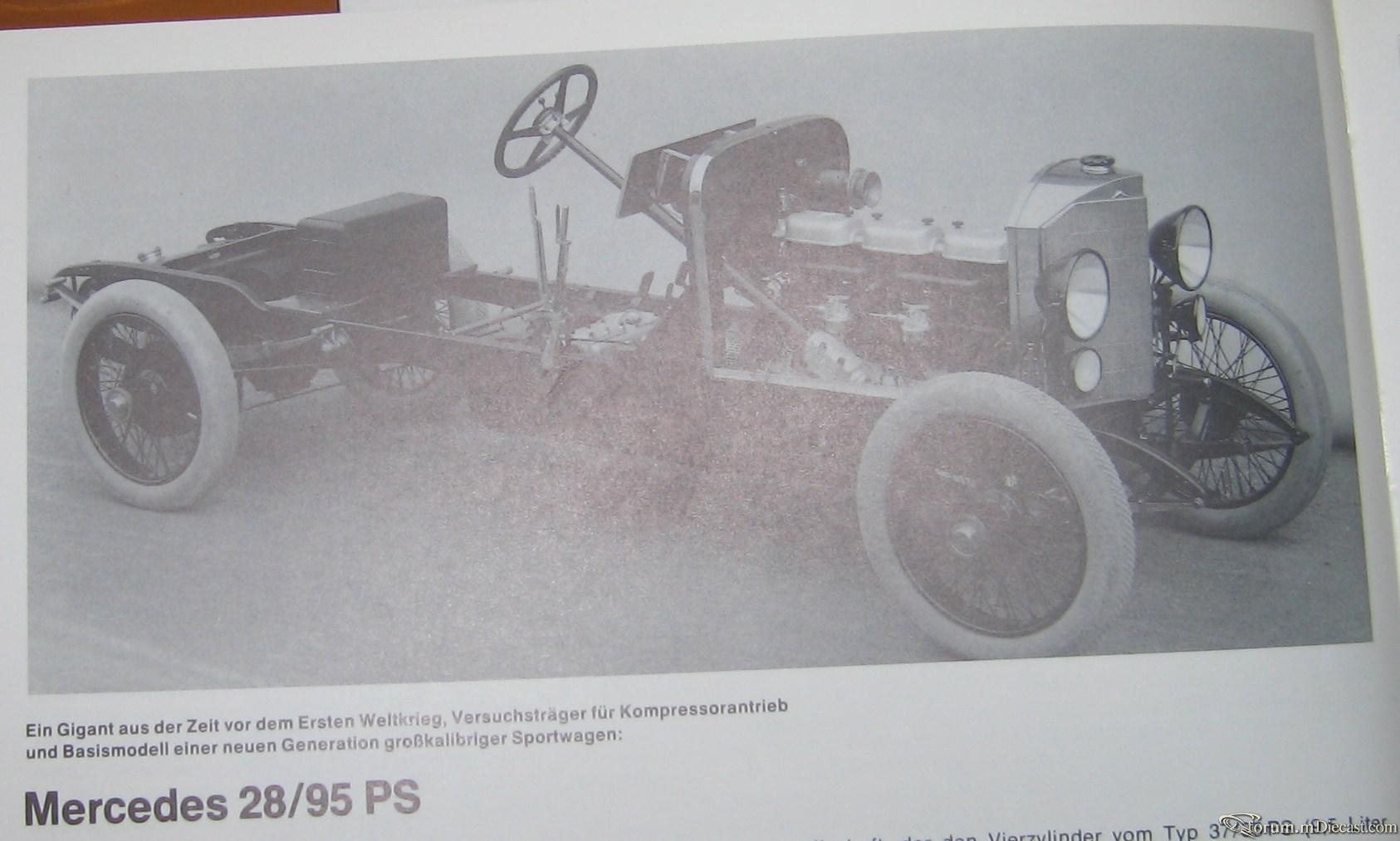

С карданным приводом кожух обычно коробку закрывает. В помощь пара фоток, только они на 10 лет старше, но думаю, конструкция не сильно изменилась.

Как раз на основе второй фотографии я и строил раму 28/95, перенося детали с учетом имеющейся прекрасной фотографии шасси в профиль. Радует, что я не одинок в том, что выбрал именно эту аналогию.

Просмотр сообщенияalexgol (06 Декабрь 2012 - 09:44 ) писал:

По поводу Зеленограда - у них заказы студенты на электричках возят, пробки не страшны.

Ура студентам на электричках! :bud:

Прикрепленные изображения

  • Прикрепленное изображение: Mercedes 28`95 hp, contemporary photo of a chassis.jpg

Сообщение отредактировал VladSity: 06 Декабрь 2012 - 10:14


#20 Пользователь офлайн   Maranello

  • Группа: Aвтомобилист
  • Сообщений: 6 658
  • Регистрация: 12-Декабрь 09
  • Member: 7488

Отправлено 06 Декабрь 2012 - 11:55

Просмотр сообщенияalexgol (06 Декабрь 2012 - 08:15 ) писал:

...Для чистоты эксперимента очень рекомендую зайти на сайт магазина "Верфь на столе" и заказать американский полистирол Evergreen. Все проблемы со склейкой и обработкой сразу исчезнут.


Зачем так сложно и дорого? Много лет я использую полистирол от выброшенных домашних холодильников. Там обычно куча всяких полок, ящичков, дверок и т.д. толщиной примерно от 2 до 4 мм. Отлично режется, пилиться, шкурится и клеиться бутилацетатом.
С уважением, Владимир
"Для меня столица Италии - Маранелло" - Леопольд III, король Бельгии
моя продажа http://www.forum.mdi...-ili-obmen-143/
1
