Brabus Bullit V12 Разбираем Mercedes C W204 AUTOart

#1 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 326
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 24 Август 2012 - 08:18

Приветствую Вас!
Наконец решился изготовить пробную конверсию автомобиля.
Буквально вчера приобрёл модель C W204 Avantgarde от АА. Модель в первоначальном облике пробыла у меня не более 15 мин ,и к вечеру того же дня была полностью разобрана. Словом ,любоваться ею времени не нашлось. Поскольку обновляться тема будет не скоро - выложу пару фоток по разборке данного "агрегата" ,дабы те люди ,которым интересна разборка модели от AUTOart, смогли увидеть "точки воздействия" ,для беспроблемной разборки модели ,и как следствие ,ничего не поломать.

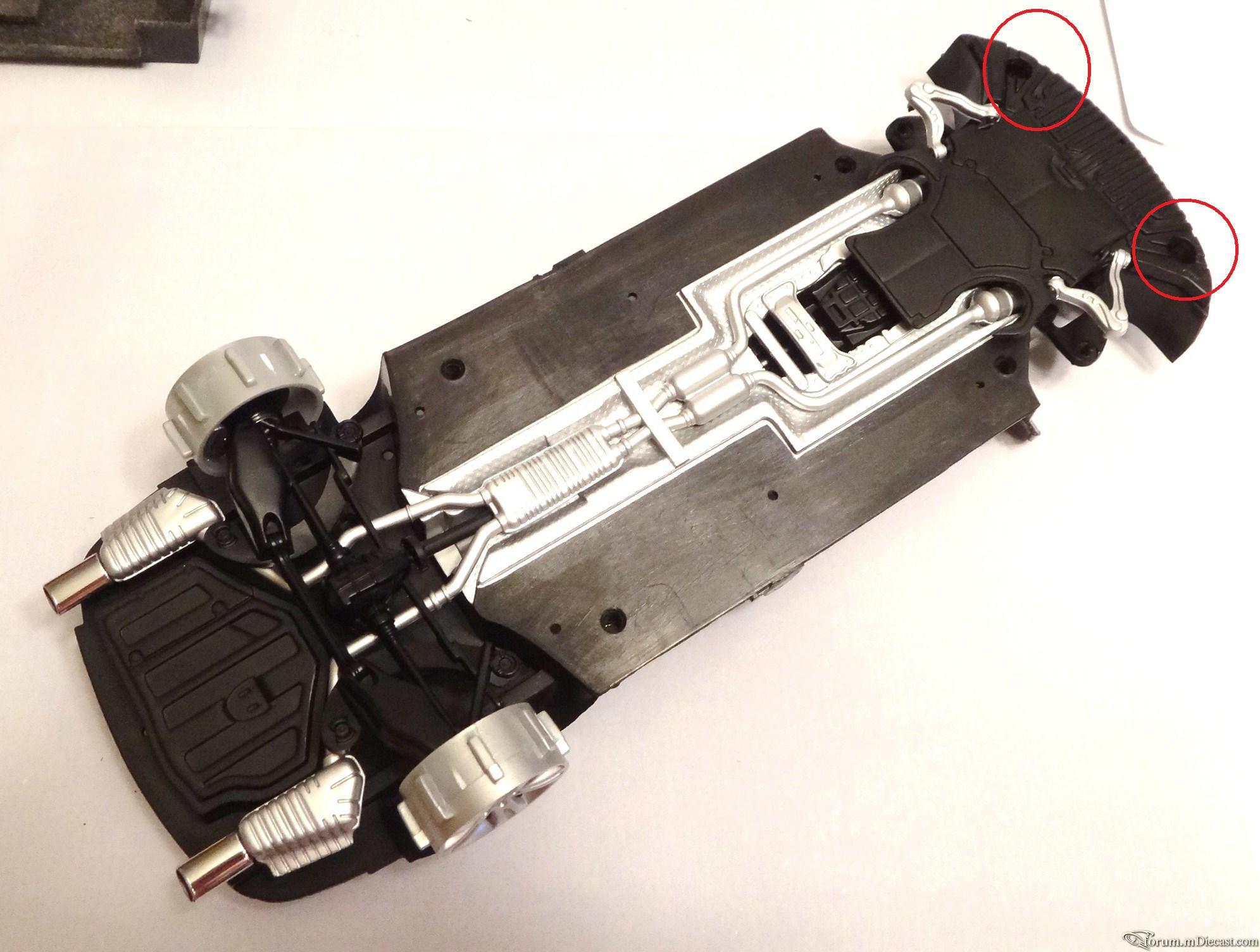

Прикрепленное изображение: DSC00535.JPG
Первым делом переворачиваем модель и выкручиваем болты справа и слева под передним бампером.
Никакие колёса трогать не нужно ,т.к. "защита картера" крепится изнутри болтами и задняя подвеска целиком аналогична.
Далее днище крепится в средней части кузова ,к вертикальным стойкам. Отщёлкиваем боковые двери и выламываем передние сиденья.

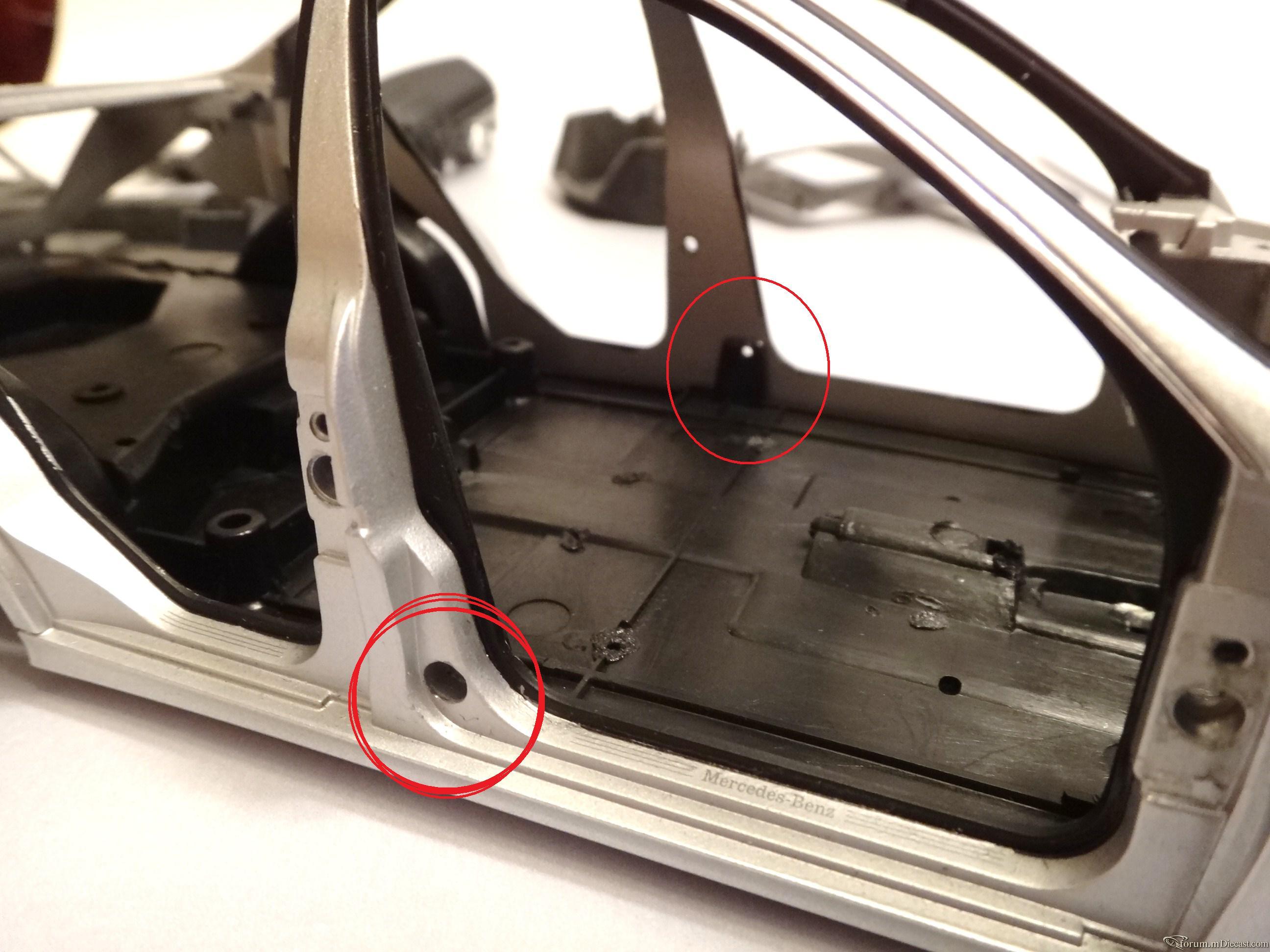

:hitri: Прикрепленное изображение: DSC00541.JPG
Затем отщёлкиваем внутреннюю пластмассу вертикальных стоек кузова ,которая с бутафорскими пластмассовыми ремнями безопасности передних седоков).

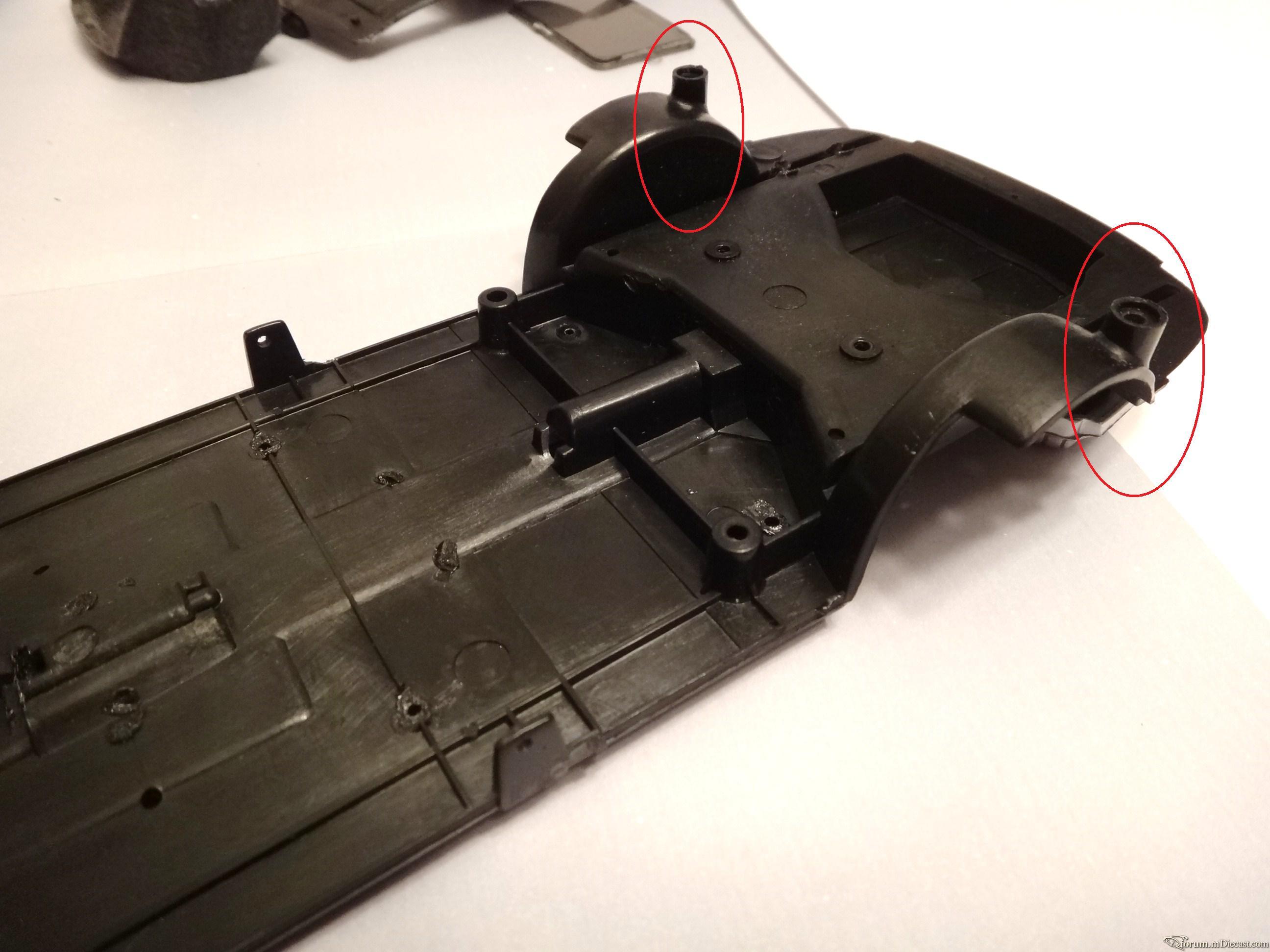

И видим ,что днище у нас оказывается "с ушами" ,которые крепятся на болтах внизу ,через вертикальные стойки авто.
Прикрепленное изображение: DSC00539.JPG
Снаружи высверливаем "пробку-заглушку" ,и вывинчиваем шурупы справа и слева. Ура! Днище и в р-не середины освободилось!
- Но теперь у задних арок что то держит...
Прикрепленное изображение: DSC00537.JPG
Скидываем с задних дисков резину ,чтобы не мешала выкручивать болты ,спрятанные в колёсных арках.
Крутим болты и вот финал - днище наконец то отделяется от корпуса!!! Поздравляю - ничего не сломали!)
Теперь переворачиваем дно ,отвинчиваем заднюю подвеску и переднюю "защиту картера" ,просунув отвёртку с правой и с левой стороны между "коробкой" ,именуемой двигателем!)))
До разборки мне и в голову не приходила мысль узнать ,что же там под красивой декоративной накладкой двигателя? Волшебство многолитровых зеркальных цилиндров ,шелест поршней и царство клапанов.....

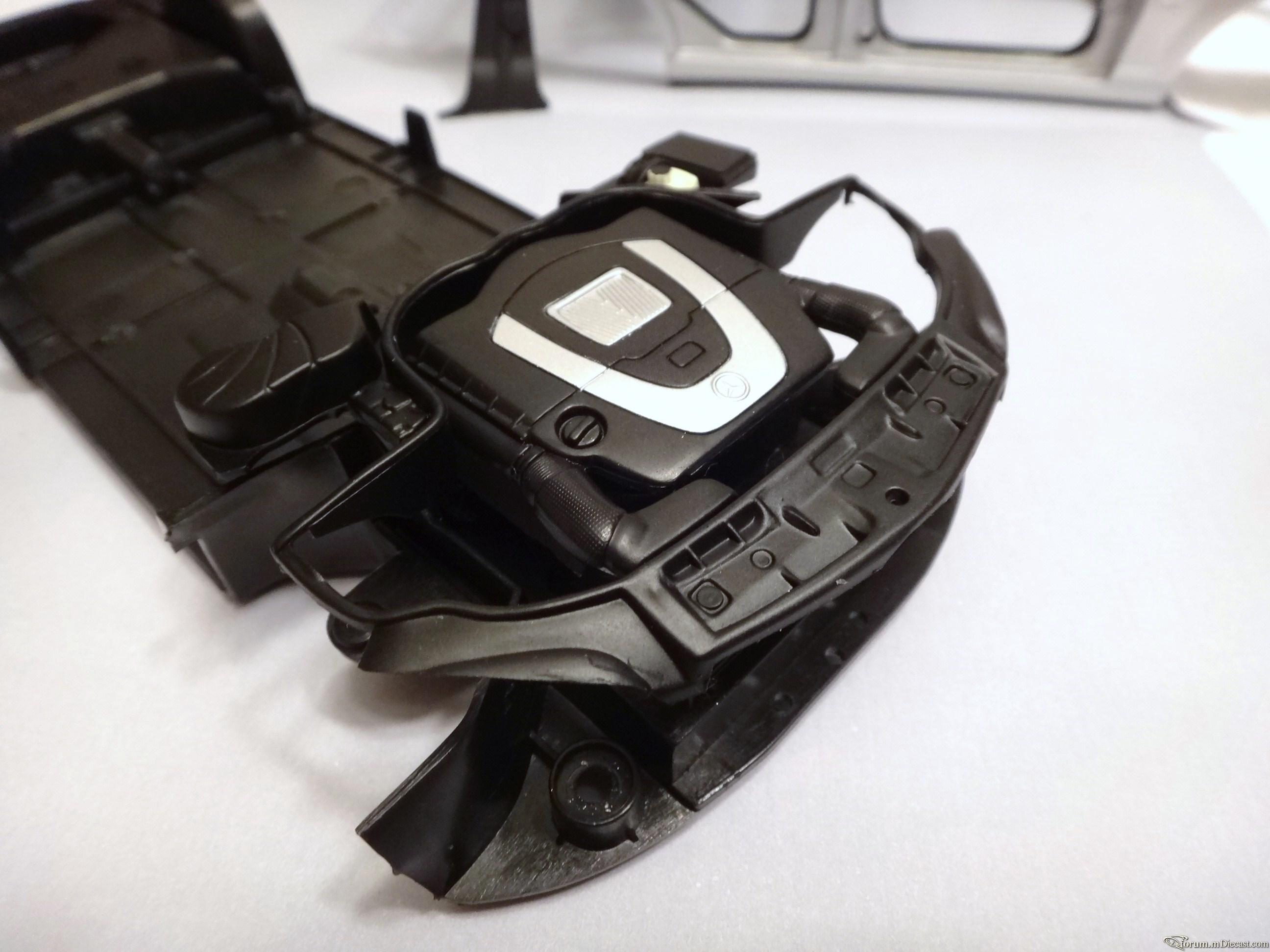

Прикрепленное изображение: DSC00542.JPG
Но сняв днище осознал ,как же порой всё оказывается до боли банально - долго катался по полу ,созерцая нечто похожее на "домик". Что данным "агрегатом" хотели изобразить? V6 ,судя по развалу головки блока). Но суть то не в этом! Теперь я знаю ,что внутренняя составляющая наглухо закамуфлированного двигателя не имеет значения. Главное в том ,что изготовить красивую крышку BRABUS V12 гораздо приятнее ,оставив "домик" на своём законном месте)))

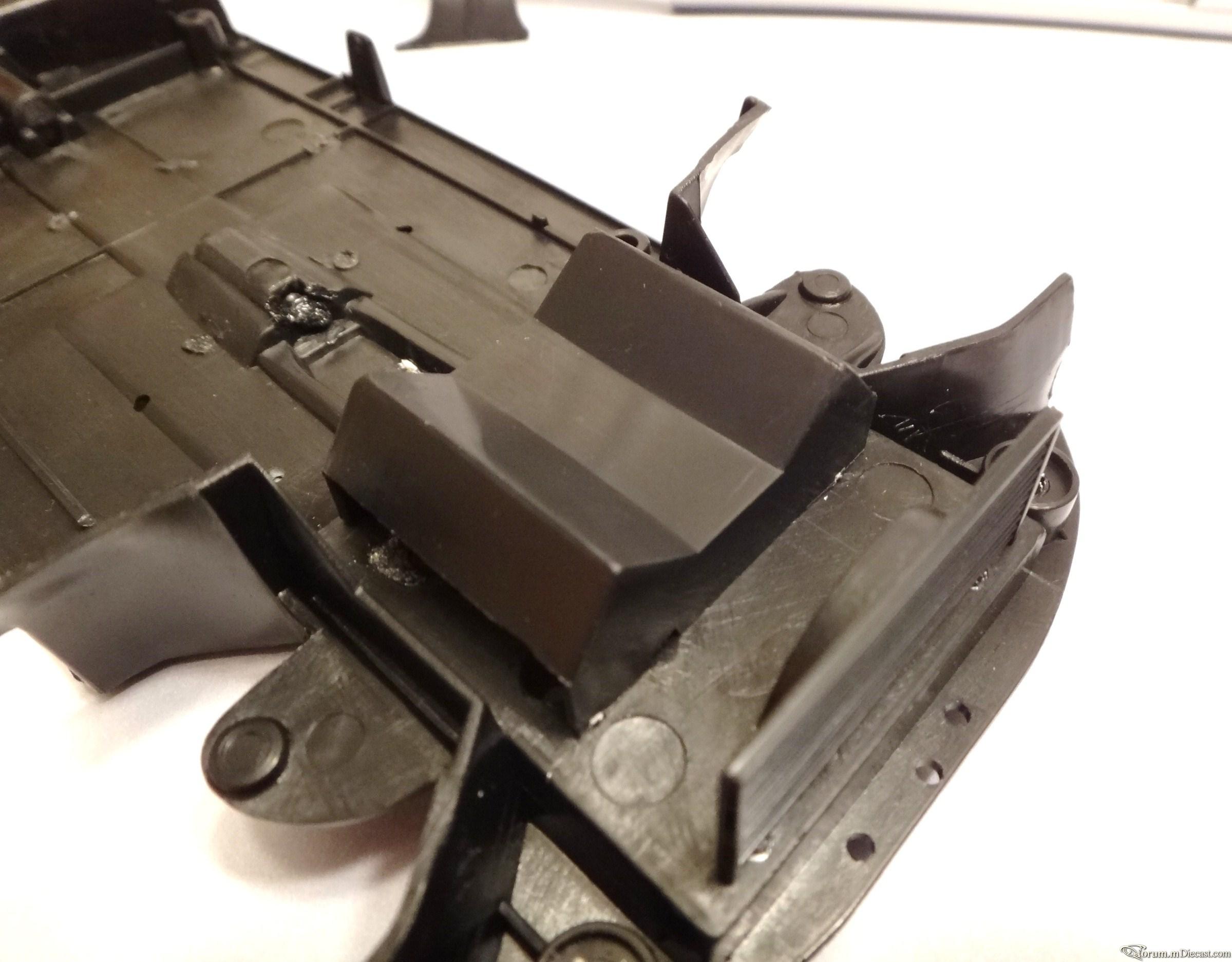

Прикрепленное изображение: DSC00543.JPG
Продолжение последует ,хоть и не скоро...
Всем удачи!!!

Сообщение отредактировал Serge-Ks: 24 Август 2012 - 10:06

5

#2 Пользователь офлайн   Imanishi

  • Группа: Aвтомобилист
  • Сообщений: 1 224
  • Регистрация: 01-Ноябрь 10
  • Member: 7954
  • Город:MSC

Отправлено 24 Август 2012 - 10:46

и тебе удачи
1

#3 Пользователь офлайн   Raven HF

  • Группа: Aвтомобилист
  • Сообщений: 10 169
  • Регистрация: 24-Февраль 09
  • Member: 6815
  • Город:Беларусь

Отправлено 25 Август 2012 - 11:04

Удачи в проекте, буду следить с удовольствием!!!
1

#4 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 326
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 04 Сентябрь 2012 - 15:41

Приветствую всех.
Работа движется медленно ,но верно.
"Вывел" сквозные жабры на левом крыле. Правые предстоит ещё "смастерить".

Посмотрим на фрагмент оригинального авто:

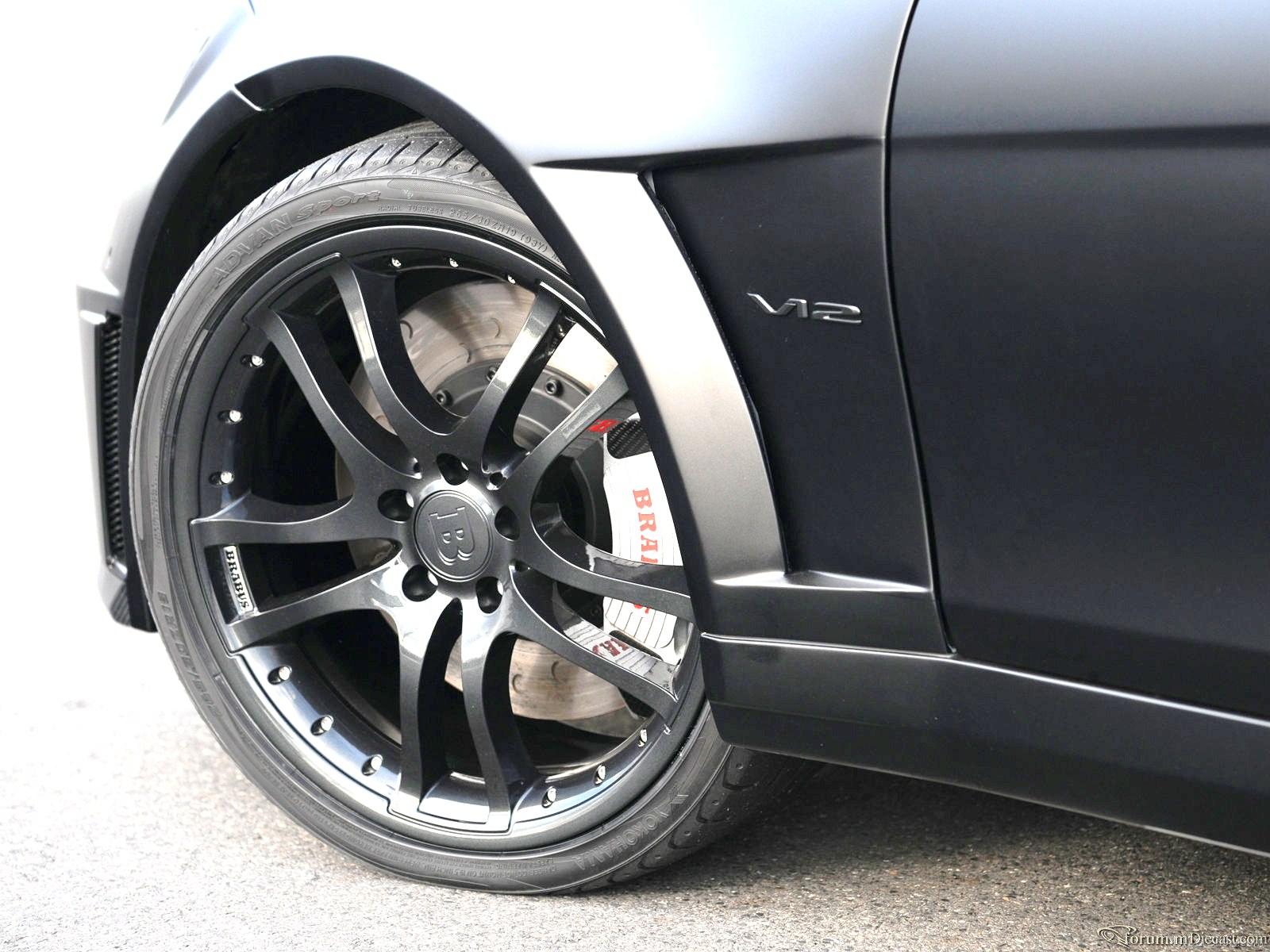

Прикрепленное изображение: Brabus-Bullit_Black_Arrow_2008_1600x1200_wallpaper_0e.jpg

И ,собственно ,этот же элемент на масштабной модели:

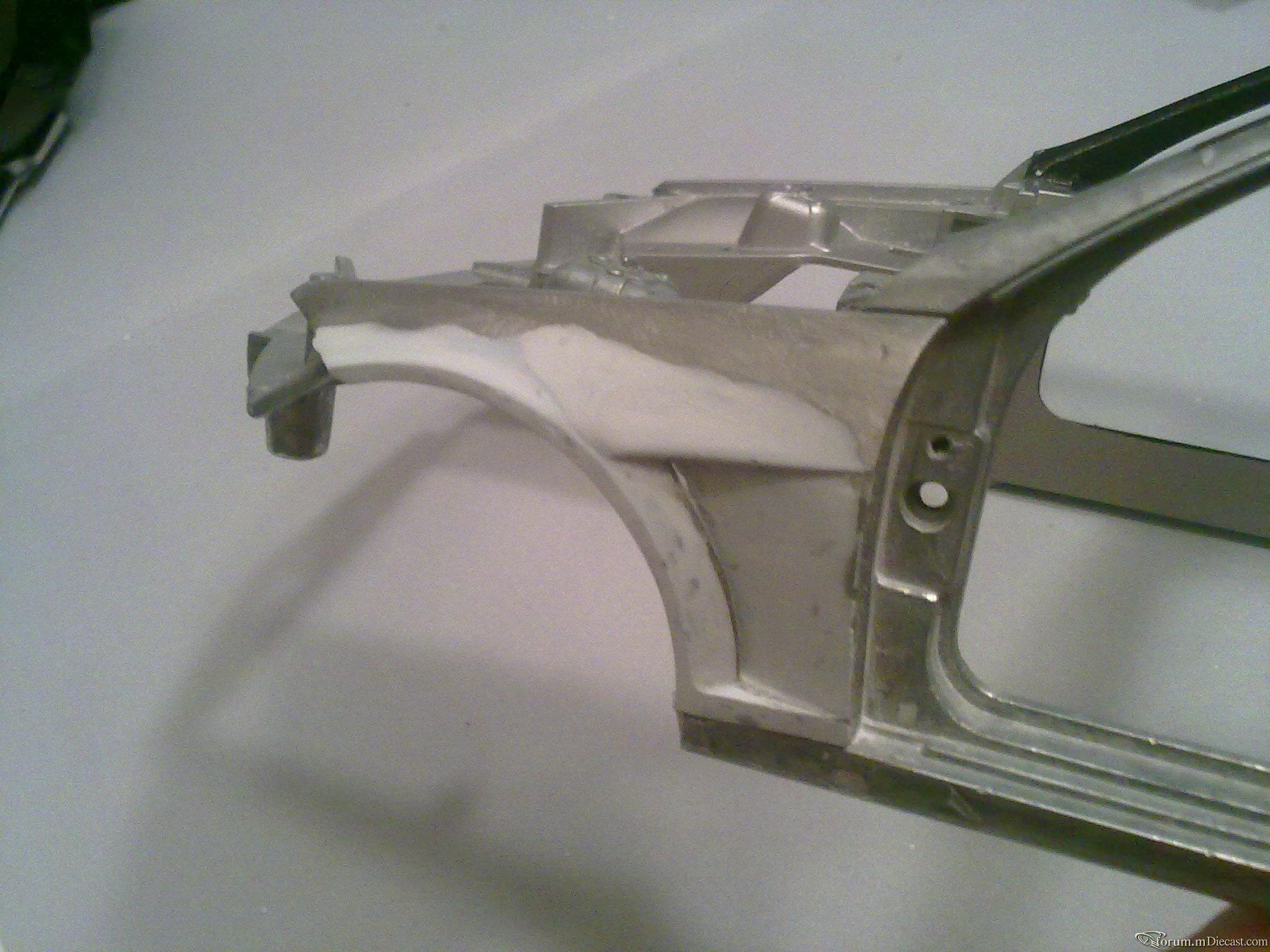

Прикрепленное изображение: 05092012796.jpg
Чуть расширены арки путём наращивания эпоксидной "субстанцией" ,сквозные жабры.

Ну и наружные элементы передних дверей ,как "легко модифицируемые"- готовы.
Удалена хромированная окантовка снизу и сошкурен соответствующий нарост металла от неё.
Цвет - матовый чёрный ,Black Arrow)))

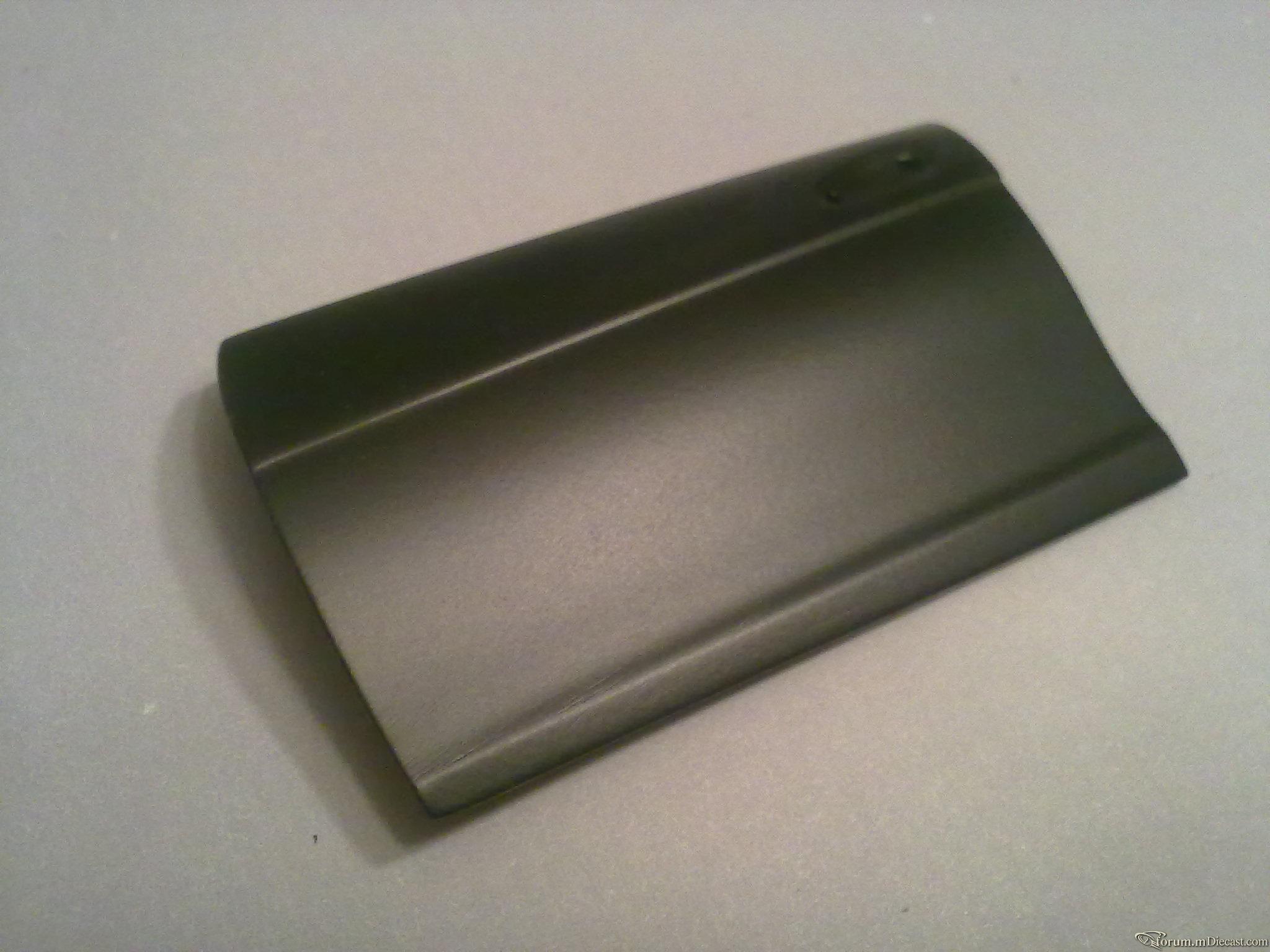

Прикрепленное изображение: 05092012797.jpg

И буквально вчера приобрёл обрезки натуральной кожи и замши на потолочек. Ну это ещё далёкая история...
Всем успехов! :thumbsup:

Сообщение отредактировал Serge-Ks: 04 Сентябрь 2012 - 15:43

6

#5 Пользователь офлайн   Imanishi

  • Группа: Aвтомобилист
  • Сообщений: 1 224
  • Регистрация: 01-Ноябрь 10
  • Member: 7954
  • Город:MSC

Отправлено 05 Сентябрь 2012 - 02:40

гуд
0

#6 Пользователь офлайн   audi

  • Группа: Aвтомобилист
  • Сообщений: 5 266
  • Регистрация: 29-Январь 09
  • Member: 6755
  • Город:г Пятигорск

Отправлено 05 Сентябрь 2012 - 03:47

Интересный проект , начало многообещающее ...., буду с интересом следить за продолжением .
1

#7 Пользователь офлайн   Alfanero

  • Группа: Aвтомобилист
  • Сообщений: 20 946
  • Регистрация: 17-Январь 08
  • Member: 6021
  • Город:Без прописки :)

Отправлено 05 Сентябрь 2012 - 06:31

Выражаю одобрение началу сего проекта, поскольку и сам не чураюсь подобных работ! :thumbsup:

Бог в помощь!


FERRARISSIMO!
С уважением, Сергей.
"Простота в исполнении, это тьфу, по сравнению с удовольствием обладания... "© Слава Pirs
1

#8 Пользователь офлайн   IKAR

  • Группа: Aвтомобилист
  • Сообщений: 354
  • Регистрация: 03-Январь 11
  • Member: 8042
  • Город:Николаев, Украина

Отправлено 05 Сентябрь 2012 - 10:56

Интересный проект, тоже потихоньку за него взялся.
Прикрепленное изображение: P1080254_.jpg

Оказывается у нас различные формы модели. На моей днище по центру не крепится. И там где замки дверей у вас выпуклые, на моей впуклые. Интересно какая у вас длина капота, потому как у меня капот гражданской версии короче амгшной.
0

#9 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 326
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 05 Сентябрь 2012 - 11:23

Просмотр сообщенияIKAR (05 Сентябрь 2012 - 10:56 ) писал:

Интересный проект, тоже потихоньку за него взялся.
Прикрепленный файл P1080254_.jpg

Оказывается у нас различные формы модели. На моей днище по центру не крепится. И там где замки дверей у вас выпуклые, на моей впуклые. Интересно какая у вас длина капота, потому как у меня капот гражданской версии короче амгшной.

Приветствую!
А какой Вы проект осуществляете с С классом?
Интересная фотка - двигатель в бонус к дискам?)))
По дизайну один в один данные колёсики. В будущем будет геморрой с посадкой ,вместо АА "катков".
Странно ,что вроде бы идентичные модели различаются... У меня Avantgarde разобран ,но в комплектации Elegance дело лишь в иных дисках ,радиаторной решётке и "прицеле" на капоте. Но чтобы конструкция из за этого менялась.....
Длина крышки капота (по центру) - 6,14 см.
А тема есть у Вас? Желаю ознакомиться)))
0

#10 Пользователь офлайн   Raven HF

  • Группа: Aвтомобилист
  • Сообщений: 10 169
  • Регистрация: 24-Февраль 09
  • Member: 6815
  • Город:Беларусь

Отправлено 05 Сентябрь 2012 - 14:50

Расширение крыльев прошло успешно :thumbsup: ))
1

#11 Пользователь офлайн   L-ninio

  • Группа: Aвтомобилист
  • Сообщений: 4 548
  • Регистрация: 20-Ноябрь 09
  • Member: 7438
  • Город:Екатеринбург

Отправлено 05 Сентябрь 2012 - 22:48

Шикарный мега-проект!
Ждемс продолжения....!
Больше всего мне нравятся модели фирмы AUTOart!!!
Максим
0

#12 Пользователь офлайн   Serge-Ks

  • Группа: Aвтомобилист
  • Сообщений: 1 326
  • Регистрация: 04-Март 10
  • Member: 7623
  • Город:Санкт-Петербург

Отправлено 12 Сентябрь 2012 - 15:36

Скромное продолжение:

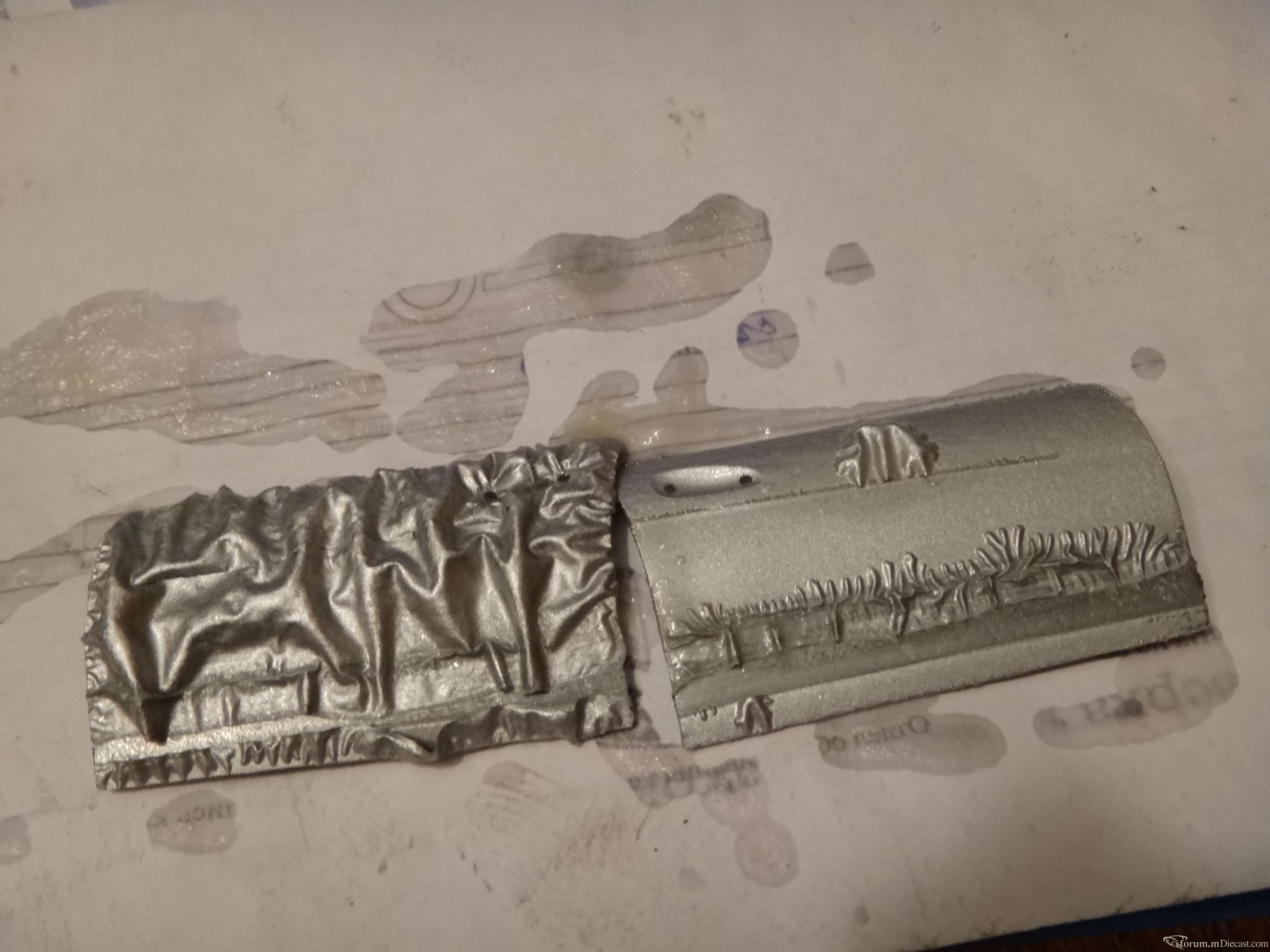

Прикрепленное изображение: DSC00546.JPG

Примерно так это и происходит - "Смывка" новбытхимовского завода в действии...

Тем временем : наращивание левого заднего крыла и "вывод" формы (вместе с дверью).
На Брабусе задние арки так же расширены - больше работы ,но и интереснее.
Сравним фрагменты фото стыковки задних арок с дверью обычного кузова: Прикрепленное изображение: autowp_ru_mercedes-benz_c320_cdi_36.jpg
...и модифицированного Брабусом: Прикрепленное изображение: autowp_ru_brabus_bullit_9 - копия.jpg

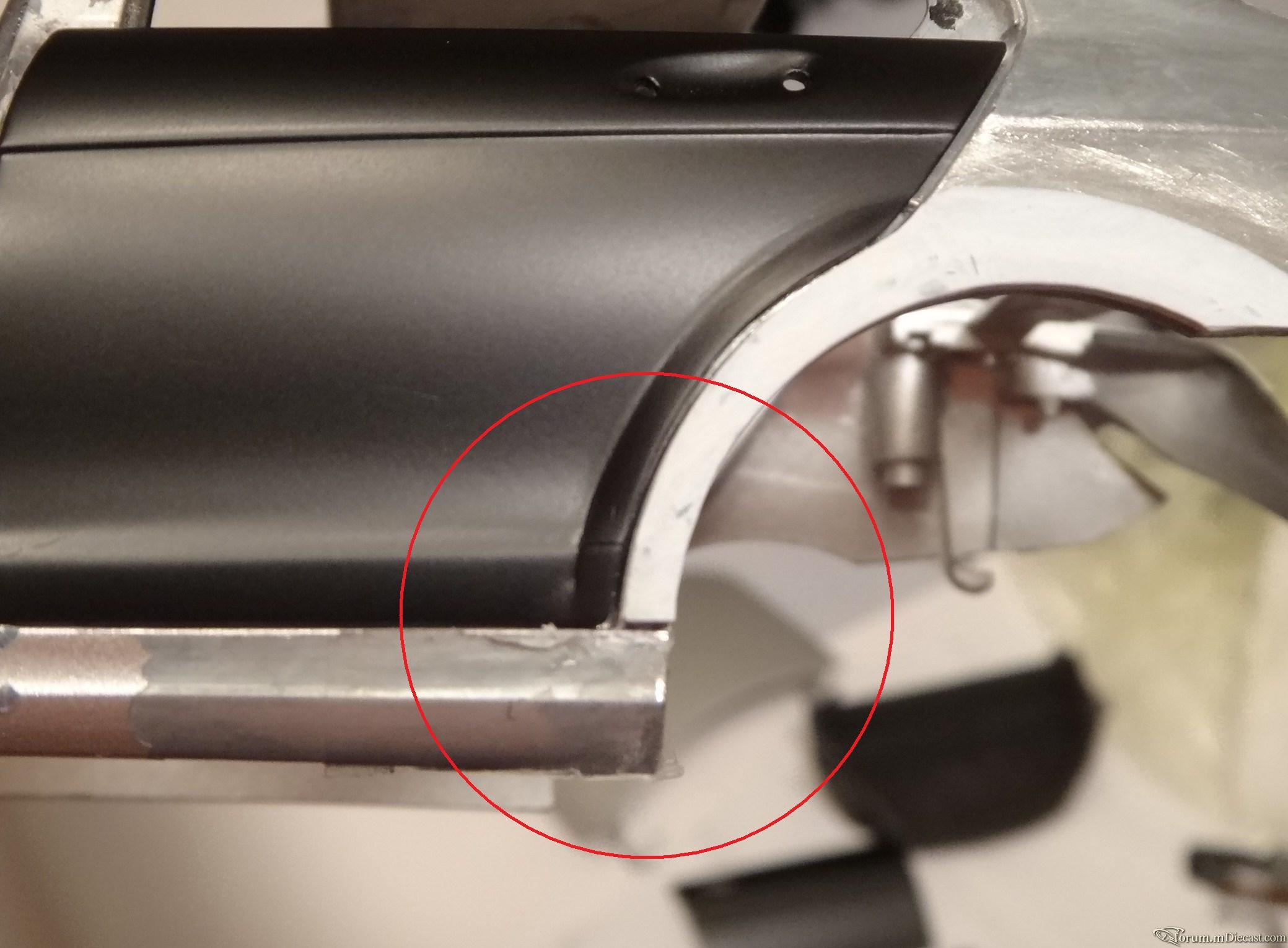

Собственно ,черновой вариант доработанной двери масштабной модели:
Прикрепленное изображение: DSC00547.JPG

Пока всё! Всем удачи! :thumbsup:
0

#13 Пользователь офлайн   L-ninio

  • Группа: Aвтомобилист
  • Сообщений: 4 548
  • Регистрация: 20-Ноябрь 09
  • Member: 7438
  • Город:Екатеринбург

Отправлено 12 Сентябрь 2012 - 20:43

Черновой вариант доработанной двери масштабной модели - прошел очень удачно!
Что будет дальше - даже сложно себе представить...
Больше всего мне нравятся модели фирмы AUTOart!!!
Максим
1

#14 Пользователь офлайн   IKAR

  • Группа: Aвтомобилист
  • Сообщений: 354
  • Регистрация: 03-Январь 11
  • Member: 8042
  • Город:Николаев, Украина

Отправлено 13 Сентябрь 2012 - 00:40

матовый цвет отлично смотрится.
